开关特性测试仪

KDGK-6A高压开关动特性测试仪体积小，重量轻，便于携带，适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了KDGK-6A高压开关动特性测试仪。



高压开关动特性测试仪,开关特性测试仪,高压开关特性测试仪,断路器动特性测试仪,断路器测试仪,开关参数测试仪

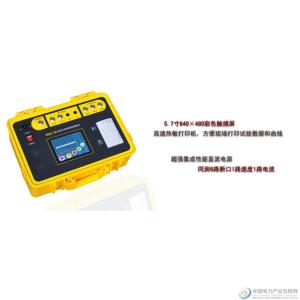

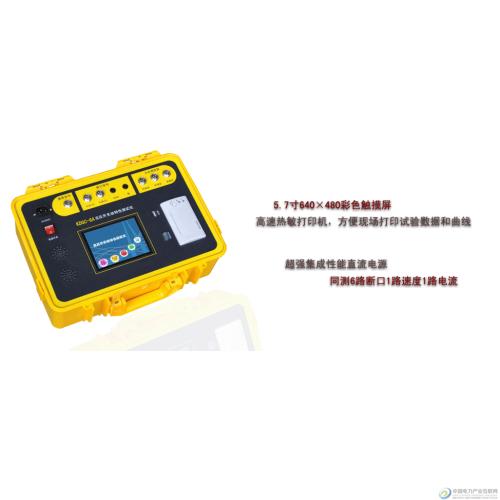

1、超大水晶触摸彩屏、高速热敏打印机
5.7寸640×480彩色触摸屏，人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；
2、超强集成性能直流电源
（1）集成操作电源，无须现场二次电源，现场使用更加方便快捷；
（2）电源电压30V～300V可调，电流20A，连续工作时间3s；
3、三种试验完美实现
（1）常规试验，测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
（2）重合闸试验，测出开关重合闸的分合、合分、分合分的时间数据；
（3）低电压试验，测出合分线圈的电压动作值，电源电压可连续调节；
4、三种合分闸控制方式
（1）支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
（2）支持外同步方式控制，外部电源提供电压给合、分闸线圈；
（3）支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；
5、具有录波功能
可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
6、大容量存储器，支持U盘内置或外置
带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；
7、同测6路断口1路速度1路电流
（1）可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
（2）可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
（3）在内同步方式时，可测试1路通过合、分闸线圈的电流；
8、配备PC机上层软件
PC机上层软件可以打开试验数据，即可以管理分析试验数据，也可以生成试验报告、导出EXCEL数据等功能；
9、内置抗干扰电路
内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；
10、防尘防水工程塑料密封箱
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

1、高压开关动特性测试仪主要技术参数
a、最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
b、行程测试范围：6mm～300mm；
c、行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；
d、时间测试范围：10ms～15s，
e、时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
f、最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
g、测试通道8路：6路断口时间，1路速度，1路线圈电流；
h、电源：AC220V±10%；50Hz±1Hz；
i、操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s；
2、常规试验测试
时间测量
a、分（合）闸时间：
分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。
b、相内同期：
同相断口之间，分、合闸时间最大与最小之差。
c、相间同期：
A、B、C三相间，各相中合闸时间最大值之差为合闸相间同期，分闸时间最小值之差为分闸相间同期。
d、弹跳次数：
弹跳次数是指开关动、静触头在分（合）闸操作过程中分开（合上）的次数。
e、弹跳时间：
弹跳时间是指开关动触头与静触头从第一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。
f、断口曲线：
断口分合闸状态，并绘制“分合状态—时间”曲线；
g、速度及行程测量
刚分（合）速度：刚分（合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，本测试仪提供很多开关的刚分（刚）速度定义方式。
开距、超程：开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离；行程是指开距和超程两段距离和的长度。
过冲幅度、反弹幅度：过冲幅度是指开关从分闸状态开始运动超过总行程后继续运动的距离；反弹幅度是指开关从合闸状态开始运动超过总行程后继续运动的距离。
分（合）闸平均速度：分（合）闸平均速度是指开关动触头在分（合）闸过程中，按平均速度定义的两个百分比之间的行程段的平均速度。
行程-时间曲线：
行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
（3）合（分）闸线圈电流测量
在内同步方式时，可测试通过合（分）闸线圈的电流，并绘制电流—时间（I—t）曲线。
3、重合闸试验测试
a、合分试验
合闸时间：合闸时间是指从开关接到合闸控制信号（线圈上电）开始到开关动触头与静触头第一次合上为止的时间。
合分时间：合分时间是指从开关合闸时刻到开关动触头与静触头第一次分开的时间。
b、分合试验
分闸时间：分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
分合时间：分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。
c、分合分试验
分闸时间：分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
分合时间：分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。
合分时间：合分时间是指从开关刚合闸时刻到开关动触头与静触头再一次分开的时间。
4、低电压试验测试
自动试验：根据开关的起始电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压；如果开关没有动作，再根据升压的步进值的逐步升压直到开关动作，最终检验出开关合（分）闸的动作电压。
额定电压百分比试验：根据额定电压的百分比的电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压。
