SF6检漏仪 | 其他 | 当日出货 | ￥155.00/双 |
产品介绍
| 相关参数： |
| 颜色：白色 重量：≤500g |
|

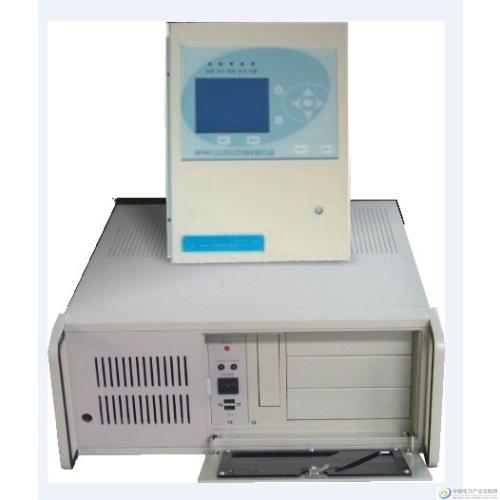

SF6气体泄漏在线检测报警系统
一、系统介绍 开关室是变电站各种设备最集中的地方，尤其是装有SF6设备的开关室，平时因为通风不良可能会缺少新鲜空气，缺氧或因设备SF6气体泄漏而污染室内环境，使进入房间的操作人员，巡视、检修人员的健康甚至生命受到严重威胁，给电力安全运行带来挑战，因此，我国《电业安全工作规程》特别规定，在相关场所必须安装氧气和SF6检测报警装置，并安装必要的通风换气装置。 SF6气体泄漏在线检测报警系统是专门为了解决上述问题而设计的，系统是由三大模块构成，分别是监控主机模块、SF6气体监测模块（运用激光技术、主动取样方式实现对SF6气体检测）、智能模拟量数据采集模块。以氧气浓度监测模块，温湿度监测模块与各种电量监测模块等为辅助，可实时检测SF6、环境温湿度、氧气含量等，也可以检测交、直流电压电流等，可以控制风机、空调等的开关等。系统自动记录各种报警数据与实时数据，并按照设定的方式控制风机等；能根据各种应用场合的具体要求进行灵活配置的智能型采集系统；并可提供与远端通信装置的接口，实现遥控、遥测、遥信等功能。 SF6气体泄漏在线检测报警系统是综合运用激光技术、数据采集、数据处理、通信技术于一体的开放系统平台，它的所有功能均采用模块化设计，便于工程安装及工程维护。 该系统在传输条件（如DDN、PSTN、TCP/IP、E1等）完备的情况下，可以以网络的形式组建监控中心。组建监控中心后，可实现对变电站、开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。 二、系统主要功能及技术参数 1．系统功能 1.1具有最多可达30个区域的独立监控功能，可以对各自区域的环境变量分别检测，分别控制； 1.2监测环境中SF6气体浓度的功能（运用激光技术，检测性能不受环境温湿度影响）； 1.3监测环境中氧气浓度的功能； 1.4监测环境温湿度的功能； 1.5对换气风机的控制功能； 1.6对历史数据与告警数据的存储、查询功能； 1.7具有IEC870-5-101规约，通过规约对接可以方便地实现遥信、遥测、遥控功能； 1.8灵活的系统组网功能，通过配接不同的监测模块，可以检测不同的环境变量，配接不同的控制器，可以控制不同的设备； 2．系统的技术参数： 2.1输入电源：AC220V 50HZ； 2.2 SF6气体泄漏报警≥400PPM(可根据用户需求改变监测限)； 2.3缺氧报警≤18%； 2.4温度显示范围：-40～99℃； 2.5湿度显示范围：0～99%RH； 2.6风机通风设定时间（非报警）15分钟（可现场灵活配置）； 三、系统主要设备及功能
1. 监测主机 监测主机的主要功能是完成采集设备的数据收集，并将数据处理后进行报警指示和传送到上位机。主机配备操作面板与显示界面，具有灵活的人机交流功能。 功能 1.1 循环收集各采集板信息及数据； 1.2 各采集板信息及数据处理； 1.3 告警、运行指示； 1.4 告警蜂鸣； 1.5 具有十个键的操作面板； 1.6 320*240液晶显示，全中文界面； 1.7 软件设置地址，地址范围0-255； 1.8 具有RS485总线接口与IEC870-5-101规约，便于组网； 2.氧气监测模块 氧传感器是高效长寿命的燃料电池式传感器，其微弱的电压输出与环境的氧气浓度成正比，探测器对这一电压进行放大，通过模数转换电路转换成数字信号，再经过数字滤波，温度补偿得到环境的实际氧气浓度数据，由通信总线传给主控制器，以便主控制器进行必要的比较，显示，存储等处理。 3.SF6监测模块 SF6监测模块主要功能是：主动采集现场空气样本，判断样本空气中SF6气体含量，含量超标时进行报警指示和传送到上位机。本模块运用激光技术，可实现准确检测SF6气体。 功能 3.1 具有最多可达30路泵吸式空气采样通道； 3.2 具有实时报警功能； 3.3 报警灵敏度 400ppm（不受外部环境条件限制）； 3.4 软件配置采样通道，配置数据掉电不丢失； 3.5 具有实时硬件故障诊断功能； 3.6 具有8路控制开关； 3.7 具有RS485总线接口，便于组网； 4.温湿度监测模块 温湿度探测器通过检测半导体温度传感器的输出电压得到环境温度值的数字量，通过检测湿敏元件的电容量来计算环境的相对湿度，温湿度值的数字量通过通信总线传给主控制器。 5.智能模拟量输入模块 智能模拟量输入模块有2个主要功能，1、完成现场传感器/监测模块送来的模拟信号的实时测量，并将数据处理后进行报警指示和传送到上位机。这些模拟信号包括交流电压、交流电流、直流电压、直流电流、温度、湿度、氧气含量等。2、执行上位机下达的控制命令，完成对风机、空调等设备的开关动作。 功能 5.1 可采集六路模拟信号；（包括温湿度、氧气、电压、电流等） 5.2 可实现四路控制输出； 5.3 具有实时报警功能； 5.4 软件配置报警上下限，配置数据掉电不丢失； 5.5 具有上电自检及硬件故障诊断功能； 5.6 具有测量自校准功能； 5.7 具有RS485总线接口，便于组网； 5.8 软硬件具有防干扰设计，可在较恶劣环境下工作。 6.通讯及电源扩展模块 系统内各种电源线路及通讯链路的扩展。 7.风机控制模块 风机控制器是受主控制器控制的风机开关，根据风机类型可以选择单相，三相控制器。 四、系统组成与方案设计
实际使用中需根据现场的情况选择监测模块和控制模块。首先，确定监测范围，例如：开关室、电缆室、电容器室等，然后确定监测模块的种类和数量，根据现场情况判断是否需要加装扩展模块。对于标准110KV站，通常只需设置一台SF6监测模块（GTS-SF6），根据站内设备密度酌情分布采样通道，一般可以在GIS设备周围均匀分布，在设备接头及阀门等易泄漏部位附近可适当增加采样通道。氧气监测模块（GTS-O2）可视站内空间大小选择1-2台，该模块采用挂壁安装，安装高度1.65米左右和人体身高大致相同。温湿度监测模块（GTS-TH）可视站内空间大小选择1-2台，该模块采用挂壁安装，安装高度1.65米左右和人体身高大致相同。智能模拟量输入模块（GTS-AI）和通讯及电源扩展模块（GTS-HUB）各一台，均采用挂壁安装。最后确定控制模块的种类和数量，对于开关室风机一般采用一台风机控制模块就可以了，若有大功率风机，也可以采用两台，根据实际需要可选择单相或三相控制模块。 |
