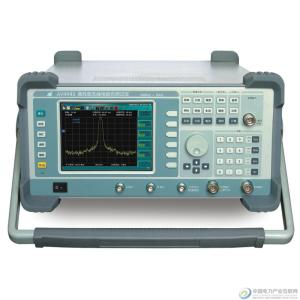

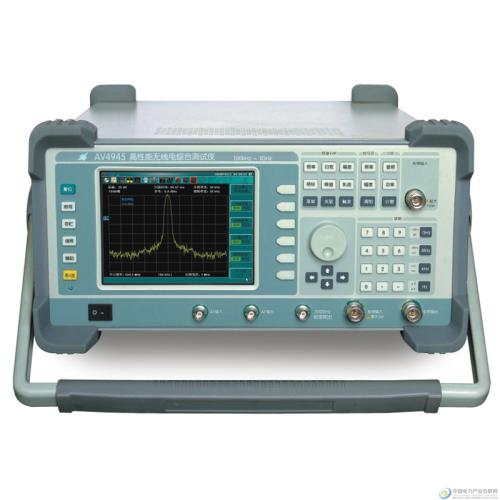

无线电测试仪

项目
名称

指标要求

备注

射频信号
发生

频率范围

400kHz～1GHz

频率分辨率

1Hz

输出电平范围

-127dBm～+5dBm

电平分辨率

0.1dB

电平准确度

±1.0dB(≥-110dBm)

单边带相噪

优于-90dBc/Hz(偏移20kHz)

谐波

优于-20dBc(频率1MHz～1000MHz，信号功率<-5dBm)

非谐波

优于-40dBc

内部FM

频偏范围：0～1MHz；精度：±10%；调制速率：20Hz～25kHz；

外部FM

频偏范围：0～1MHz；精度：±10%；调制速率：20Hz～25kHz；指示精度：1VPP；

内部AM

调幅度范围：0～99%；精度：±7%(调幅度范围10%～90%)；
调制速率：20Hz～15kHz

内部SSB

调制范围：0～100%；调制速率：200Hz～3kHz；

输出接口

N型阴头，50Ω输出阻抗

功率测量

频率范围

400kHz～1GHz

测量范围

1mW～150W

测量精度

±10%

音频信号发生

音频信号源(单音/双音混合)

频率范围：20Hz～32kHz

频率分辨率：1Hz

频率精度：0.1Hz

电平范围：1mVrms～10Vrms

电平精度：±5%±1mV

BNC接头输出；600Ω输出阻抗

音频信号分析

音频计数器

计数范围：20Hz～50kHz；灵敏度：200mV；
分辨率：1Hz；精度：1Hz；

音频电压表

电压范围：5mV～30V(RMS)；电压精度：±5%±2mV；
频率范围：20Hz～50kHz；

音频SINAD计

频率范围：50Hz～20kHz；灵敏度：100mV；
测量范围：0～50dB；分辨率：0.1dB；测量精度：±1dB；

音频失真度仪

频率范围：50Hz～20kHz；灵敏度：100mV；
测量范围：0～30%；测量精度：±1%；

输入接口

BNC接头输入

频谱分析仪

频率范围

100kHz～1GHz

频带扫宽

0Hz，100Hz～全频段

显示动态范围

80dB

测量动态范围

-100dBm～+50dBm(最大150W的N型头)

-120dBm～+30dBm(最大1W的N型头)

参考电平

-50dBm～+50dBm

电平精度

±1.5dB

显示平均噪声

优于-120dBm(10Hz分辨率带宽)

分辨率带宽

10Hz～3MHz，1、2、5、10步进

三阶互调

优于-60dBc(输入混频器上两个-30dBm音频信号，频率间隔大于50kHz)

调制信号分析

FM特性

频偏范围：0～50kHz；精度：±5%(1kHz)；
调制速率：50Hz～15kHz；

AM特性

调幅度范围：0～99%；
精度：±5%(调幅度范围30%～90%，1kHz)；

调制速率：50Hz～15kHz

实时频谱分析(选件)

最大分析带宽

60MHz

动态范围

60dB

触发方式

电平触发、频率模板触发

捕获存储深度

256MB

捕获率为100%最小事件持续时间

100μSec

频率计数

频率范围

10MHz～1GHz

测量分辨率

1Hz

测量灵敏度

优于-40dBm

内部时基

老化率1×10-7/年；温度稳定度5×10-8(0℃～50℃)

控制接口

GPIB、RS232、USB、LAN

工作温度

10℃～+40℃

储存温度

-40℃～+70℃

尺寸

最大外形尺寸：420mm(宽)×190mm(高)×510mm(长)

重量

不超过16.5kg

电源要求

AC 198V～242V，50Hz±3Hz

项目

名称

数量

标配附件

产品用户手册

1

三芯电源线

1

产品合格证

1

校准电缆

1

N-BNC转接头

2

序号

名称

说明

1

实时频谱分析

60MHz带宽

2

跳频信号发生

60MHz带宽

3

数字调制

基带发生与正交调制
