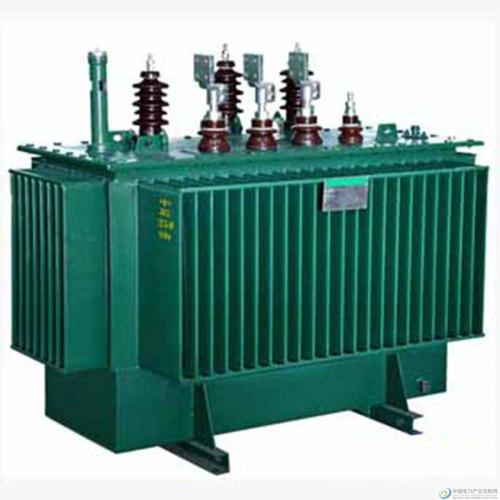

SH15-M系列非晶合金配电变压器S9S11配电柜

型号说明

变压器全年运行成本分析

    变压器在传输功率的过程中其自身要产生有功功率的损耗（即空载损耗与负载损耗的总和）。此部分的损耗只要变压器在使用中就会产生，因此这里引入“变压器全年运行成本”这个参数，可反映出变压器运行一年所消耗的电费。

1、公式

Cp=[（8600×Po+3400×Pk）+0.05×（8600×Io×Pn+3400×Uk×Pn）]×0.9

2、参数说明

Po--------------------变压器空载损耗（kW）

Io--------------------变压器空载电流（%）

Pk--------------------变压器负载损耗（kW）

Uk--------------------变压器短路阻抗（%）

Pn--------------------变压器额定容量（kVA）

8600,3400-------------变压器全年运行空载，负载小时数（h）

0.05 -----------------无功当量

0.9-------------------电费（元/kW·h）（工业用电价）

注：变压器全年运行空载，负载小时数参照DL/T985-2005《配电变压器能效技术经济评价导则》关于机械行业数值。

3、变压器性能参数（部分）

4、变压器全年运行成本（部分）

从上表中可以看出，一台500kVA的SH15型非晶合金变压器运行一年后比S7硅钢片变压器节约13598元电费（0.9元/kW·h）。

由以上分析可得出，采用SH15-M非晶合金变压器，其年运行成本比国标S7变压器平均下降37.0%，比国标S9变压器平均下降23.0%。

SH15-M非晶合金变压器在空载损耗上的降低，较常规的叠片式变压器有显著的效果，对于节约电费、降低能耗，有极大的作用，尤其是对于负荷率较低的区域经济效益更为显著。

非晶合金变压器产品特色

■箱体四边角焊装不锈钢，加强结构强度，防锈防磁，美观大方，光洁亮丽，光体感强。

■油箱、夹件等经除锈、酸洗磷化、多次□漆处理，采用进口特殊防锈漆，不脱落褪色；采用不锈钢螺丝密封，永不生锈。

■采用不锈钢箱沿保护边框，既防锈又可以防止密封件老化，美观实用。

■密封件采用航天部西安四凯橡塑公司产品，所有密封件均采用成型件，密封面特殊处理，密封可靠。

■压板采用电工层压木，确保不变形，不爆裂，机械强度好。

■变压器铁心用非晶合金带材卷制而成，空载损耗比S11型变压器降低65%左右。

■变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。

■抗短路能力：由于非晶合金铁心不能承受机械力的作用，加之矩形线圈的机械强度较弱，因此非晶合金变压器能过短路试验成为变压器领域的一个技术难题。本公司运用成熟的技术经验成功地攻克了这一难关，在沈阳国家变压器质量监督检验中心一举通过了短路试验。

技术条件

1、引用标准

■ GB1094.1-1996 电力变压器 第1部分 总则

■ GB1094.2-1996 电力变压器 第2部分 温升

■ GB1094.3-2003 电力变压器 第3部分 绝缘水平，绝缘试验和外绝缘空气间隙

■ GB1094.5-2003 电力变压器 第5部分 承受短路的能力

■ JB/T10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求

■ GB311.1-1997 高压输变电设备绝缘配合
