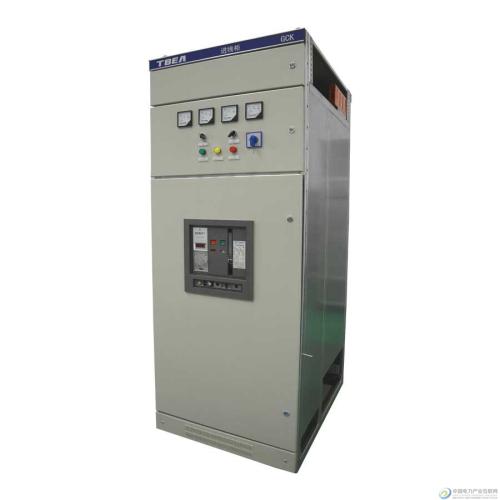

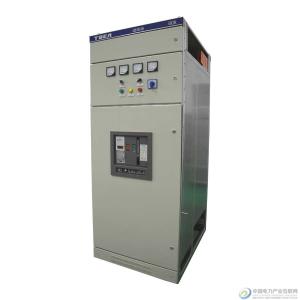

定制加工GCK低压抽出式开关柜 | 其他 | 当日出货 | ￥155.00/双 |
| 加工定制 | 是 | 品牌 | 低压开关柜 | 型号 | GCK |
| 结构形式 | 抽出式 | 用途 | 进线柜 | 外形及安装方式 | 落地式 |
| 额定电压 | 0.38（kV） | 额定频率 | 50（Hz） | 额定绝缘电压 | 0.66kv |
概述
GCK(L)低压抽出式开关柜适用于交流50Hz，额定工作电压380V的低压配电系统。它包含动力中心(PC)和电动机控制中心(HCC)的功能，各项技术参数均达到国家标准，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置。
本产品符合I EC-439、GB7251．1-97标准。
特点
GCK(L)1、GCJl为拼装式组合结构，基本骨架采用专用型材，拼装而成。
柜体骨架，零件尺寸以及开孔尺寸按基本模数E=25mm变化。
在MCC方案中，柜内部分成五个区域(室)：水平母线区、垂直母线区、功能单元区、电缆室、中性接地母线区。各区互相隔离，保证线路正常运行，有效防止故障扩大。
由于框架的所有结构均以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度。
零部件通用性强，适用性好，标准化程度高。
功能单元(抽屉)的抽出、插入为杠杆操作，加上配置滚动轴承操作轻便、可靠。
主要技术参数
防护等级 IP40、IP30
额定工作电压 380(V)
频率 50Hz
额定绝缘电压 660V
工作条件
环境 室内
海拔高度 <2000m
环境温度 一5C一~-40C
在储存、运输条件下，最低温度为 一30 C
相对湿度 ≤90％
◇控制电动机容量(kW) 0．4～1 55
额定电流(A)
水平母线 1600、2000、3150
垂直母线 630、800
主电路触头接插件 200、400
馈电电路 PC柜 1600
最大电流 MCC柜 630
受电电路 1000、1600、2000、2500、3150
◇额定短时耐受电流(KA)
有效值 50、80
峰值 105、176
工频耐压（V/min） 2500
正常使用环境条件
海拔高度不超过2000米
周围空气温度不高于+40℃，不低于一5℃，并且24h内其平均温度不高于+35℃
大气条件：空气清洁，相对湿度在温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如+20℃时为90%
没有火灾，爆炸危险，严重污染，化学腐蚀及剧烈震动的场所
与垂直面倾斜不超过5°
控制中心适于以下温度的运输和存储过程：-25℃~+55℃，在短时间内（不超过24h）不超过+70℃
