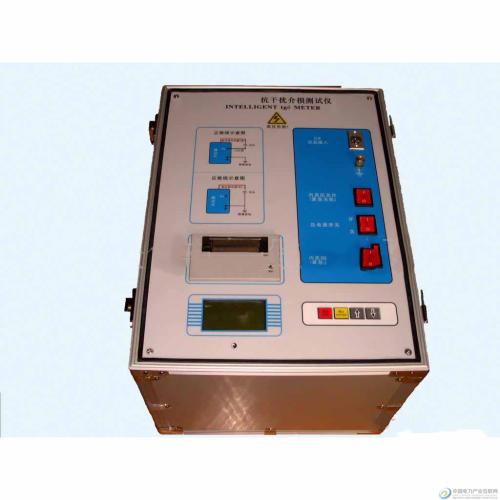

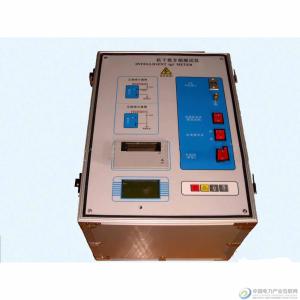

抗干扰介质损耗测试仪

概述

电气设备绝缘介质损耗因数（tgδ）测试是电力系统绝缘检测最精密、最主要和最常用的试验方法之一。测试tgδ值可有效发现绝缘的受潮、绝缘分层、穿透性导电通道、绝缘老化污秽等缺陷。但是常规试验仪器现场测试tgδ时，存在接线复杂、抗干扰能力差和反接法测试数据误差大等缺点。JS3001高压抗干扰介质损耗测试仪采用最新抗干扰技术，操作简单安全，测试数据准确，符合国家新颁布电力行业标准《高压介质损耗测试仪通用技术条件 DL/T962-2005》的要求。

JS3001抗干扰介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。

仪器采用中文菜单操作，微机自动完成全过程的测量。

   该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

   该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量

仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

本仪器设有以下保护功能：

·高压短路保护

·CVT过压保护

·仪器接地不好保护

产品特点

☆ 具有多种测试方式：可选择正/反接线、内/外标准电容器和内/外试验电压进行测试，可测CVT，适应不同现场要求。

☆ 内置SF6标准电容器，tgδ<0.005%，受空气湿度影响小。

☆ 抗干扰效果好：采用最新抗干扰技术，能有效地消除现场电场干扰对测试的影响，适用于500kV及以下电压的强干扰现场试验。

☆ 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。

☆ 测试重复性好，测试准确度不受电压影响。

☆ 一体化结构，重量适中，便于携带。

☆ 大屏幕带背光中文液晶显示器，菜单提示操作，使用方便。

☆ 内置打印机，及时打印保存测试数据。

技术参数

1、高压输出：0.5～10kV，

每一档增加500V，共有十档，容  量：1500VA

2、准 确 度：tgδ:±(读数*1.0%+0.04%)

Cx:±(读数*1.0%+5PF)

3.、分 辨 率：tgδ：0.01％  Cx：1pF

4、 测量范围：0.1%＜tgδ ＜50%

              3PF＜ Cx  ＜60000PF

10KV时，Cx≤30000PF

        5KV时，Cx≤60000PF

5.、电 源：AC 220V士10％  50士1Hz

6、谐波适应： ≤3％

7、使用条件： -15℃－50℃   相对湿度＜80%

8、外型尺寸：460（L）×335（W）×340（H）

9、重   量：30 kg

试验规程

产品别称

介损测试仪、介质损耗因数测试仪、介损仪、tgδ测试仪、tanδ测试仪、介损电桥测试仪、介质损耗测试装置、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
