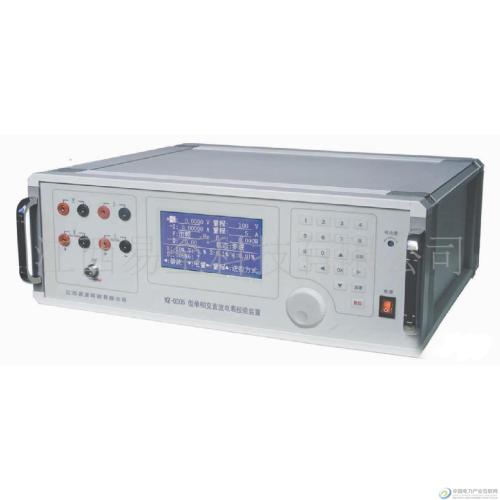

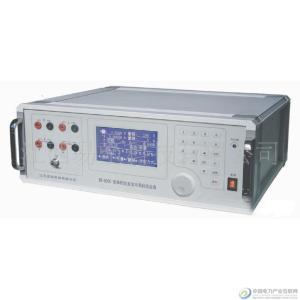

产品概述
本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJG315-83《直流数字电压表试行检定规程》、JJG598-89《直流数字电流表试行检定规程》、JJG(航天)34-1999《交流数字电压表检定规程》和JJG(航天)35-1999《交流数字电流表检定规程》的要求而设计的0.05(0.1)级单相融交流、直流于一身的标准装置。
源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
显示器采用标准图形240×128点阵液晶单色屏,中文菜单操作提示。电路设计保护完善、运行可靠、操作方便。
主要功能及指标
1.采用高精度,高稳定度标准交直流电压源、交直流电流源和功率源;
2.可手动和半自动检验电力系统中0.2级及以下各种单相交流工频指示表,如电压表、电流表、功率表、频率表以及各种直流电表。
3.有校准和自校功能,即能根据外接标准的示值,修正标准源的输出值。又能确保长期量值准确且精度不受工作环境影响。
4.具有谐波输出功能,交流电压、电流能够输出2~31次谐波(含量不大于40%),谐波相位可以任意设置。
5.备有RS232标准电脑串行通讯口,可通过RS232串口把数据传送到电脑进行数据管理。也可由电脑控制本装置,直接操作检定过程。
6、具有电压短路、电流开路保护设计,能及时发出故障信号。
主要技术指标
输出直流电压
量程:100mV、300mV、1V、3V、10V、30V、100V、300V、600V、1000V;
调节范围:档位X(0-120)% 1000V(0-105)% 调节细度:档位X0.005%
稳定度:0.01%/1min
测量准确度:±(0.03%RD+0.02%FS);
输出容量:最大20W;
输出纹波:≤1%
输出直流电流
量程:0.1A、0.3A、1A、3A、10A、30A;
调节范围:档位X(0-120)% 调节细度:档位X0.005%
稳定度:0.01%/1min
测量准确度:0.05%FS/年
输出负载:最大20W;
输出纹波:≤1%
输出交流电压、电流及功率
电压量程 50V、100V、200V、400V、800V;
电流量程 0.5A、1A、2.5A、5A、10A、20A;
调节范围 0~120% (800V电压除外);
调节细度 5×10-5;
电压、电流输出容量 最大20VA;
电压、电流调定准确度 ±(0.03%RD+0.02%FS);
电压、电流输出稳定度 ≤0.01% /60s;
电压、电流波形失真度 ≤0.3%;
功率输出调定准确度 ±(0.06%RD+0.04%FS);
正弦波输出频率范围 (45~65)N Hz (N=1,2,3,……31);
正弦波输出频率细度 0.001N Hz (N=1,2,3,……31);
相位调节范围 0~359.99°;
调节细度 0.01°;
谐波输出 2~31次,幅度0~20%(基波额定值);
相位细度 0.01°N (N为谐波次数,N=2,3,4,……31);
装置的综合误差等级:0.05级(0.1级)
体积重量 450×440×160mm3,约12kg。
环境条件 工作电源: AC220V±15% 环境温度:10℃~30℃ 相对湿度: ≤85%
