一、概述

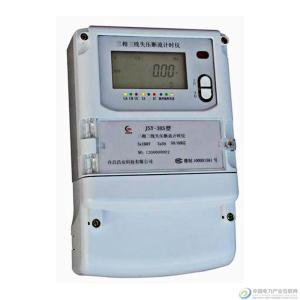

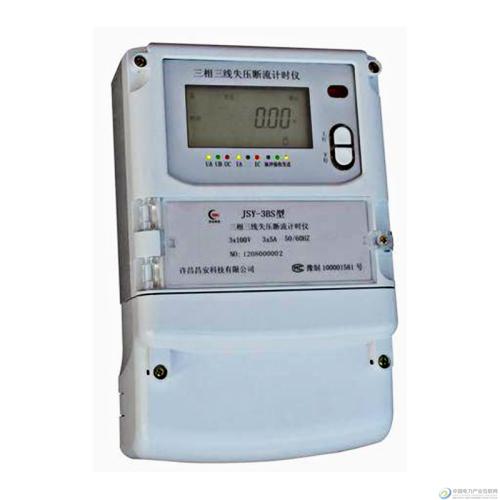

JSY系列三相失压断流计时仪适用于电力三相三线、三相四线系统，通过对电网电压（PT）回路、电流（CT）回路进行监视，能准确判断电网运行状态，并详细记录其处于故障期间的各种参数，以便供电部门对电网进行管理，追补人为或非人为的漏计电能，是理想的电能计量监视仪表。
二、工作原理
本失压断流计时仪内部由高速度低功耗微控制器、电流电压采集电路、高精度时基发生电路、LCD显示驱动电路、报警输出电路、三相电源供电电路、数据保存电路等部分组成。本仪表通过对电流电压信号和电能脉冲的采集，实现对电网及不正常工作电量的监视。
工作原理框图见图1。
图1 工作原理框图
三、主要功能
1、失压计时
当电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有电能脉冲输入，则可同时记录故障期间的非正常电能量。
2、断流计时
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有电能脉冲输入，则可同时记录故障期间的非正常电能量。
3、故障电量纪录
当仪表有计量脉冲输入时，能准确分相计量故障电能，从而得到比较精确的电量追补。
4、故障次数纪录
当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。它是一个辅助参量。
5、事件纪录
本仪表能按事件发生先后顺序实时记录失压、断流的起始日期、起始时间、终止日期、终止时间。事件纪录多达100项。
6、数据通讯
对于有通讯功能的仪表，通过仪表RS485通讯辅助接线端子，可与通讯终端或上位机进行数据通讯，在无中继设备的情况下通讯距离小于1200m。
（此功能用户提供通讯规约，并在订货前加以说明）。
7、数据查询
仪表正常工作时，可通过控制按钮或遥控器查询某页内容或某项内容。
8、参数设置
通过编程器可对表号、脉冲常数（100-99900）、通讯波特率（1200-9600）、循环显示时间间隔（1-99秒）、日期（当前日期）、时间（当前时间）进行设置。
9、报警输出
当仪表处于失压、断流状态时，可通过蜂鸣器或外界大功率报警装置进行报警。仪表出现报警后，可通过按下仪表“上行”或“下行”按钮或遥控器复位按钮进行关闭。关闭报警输出，不会影响仪表的数据记录。
四、型号规格
|
型号
|
类别
|
标称电压
|
额定电流
|
|
JSY-3BS
|
三相三线
|
3x100V
3x380V
|
3x1A，3x5A
|
|
JSY-3BT
|
三相四线
|
3x220V
3x57.73V
|
3x1A，3x5A
|
五、主要技术参数
1、计时准确度 <0.5s/d
2、启动电压 78%Un±1V
3、返回电压 82%Un±1V
4、启动电流 <0.3%Ib
5、电流回路阻抗 额定电流为5A时 <0.05Ω；
额定电流为1A时 <0.5Ω；
6、计时器容量 0~9999.99小时
7、计度器容量 0~9999.99kW•h
8、掉电运行时间 >180天
9、掉电数据保存时间 >10年
10、电气参数
工作电压 Un±20%（Un为额定电压）
额定电流 3x1A，3x5A
绝缘耐压 >2000VAC
电压回路功耗 <3VA
电能脉冲输入 无源脉冲
11．适用条件
工作温度 -25℃～+60℃
工作环境湿度 ≤95%RH
12、外形尺寸及重量
外形尺寸 265x170x77mm
重量约 1.7kg
