W11Y-8*9500三辊数显卷板机
一、总述
该设备适合于用油罐车、水泥搅拌车等的直筒罐体、锥型罐体零件卷制。
该设备性能优越,结构紧凑、操作方便。
上辊升降、翻倒装置均采用液压驱动。
电气控制采用PLC可编程控制器控制,具有断电记忆、故障自诊断和逻辑判断等功能。
上辊升降采用位移传感器检测数显表显示可直接观察上辊工作位移,上辊高度位置的显示精度精确到0.20mm,提高产品效率和产品质量。
设备满足卷板零件在设备上焊接,进行矫正,零件矫正后不去除焊缝从设备上卸下,用户应保证焊接时制品可靠接地,不允许借助设备接地。
控制系统设置遥控器(有线),用于离开控制柜操作上辊的升降和驱动辊的正反转、轴承座翻转、停机等操作。
设备使用条件:设备应能在以下条件下连续稳定工作
电力供应:三相380V±10%,单相220V±10%,50Hz±1Hz。
环境温度:-5-40℃
相对湿度:≤95%
二、主要技术参数
规格型式
|
单位
|
W11Y-8*9500
|
型式
|
|
上辊数显
|
加压力
|
T
|
65
|
最大板幅
|
mm
|
9500
|
辊子工作长度
|
mm
|
9600
|
最大板厚最小卷筒直径
|
mm
|
T8*B9500*φmin800(σs≤245MPa)
|
工件材料厚度
|
mm
|
5~8
|
上辊直径
|
mm
|
Φ510
|
下辊直径
|
mm
|
Φ260
|
两下辊中心距
|
mm
|
360
|
卷板速度
|
m/min
|
约4
|
上辊加压速度
|
mm/min
|
约150
|
托辊直径
|
mm
|
Φ220
|
托辊数目
|
根
|
3
|
托辊组数
|
组
|
5
|
主电机功率
|
kW
|
15
|
液压电机功率
|
kW
|
7.5
|
设备自重
|
吨
|
55
|
三、机器的结构
设备主体结构是由上辊装置、下辊装置、主传动装置、托辊装置、翻倒装置、左右侧机架、平衡装置和底盘组成。
3-1、上辊装置
上辊装置主要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。两主油缸提供卷制板材所需加压力,主油缸工作压力为19.5MPa。
上辊材质42CrMo,调质硬度HB260-300,表面中频淬火HRC42-50。
3-2、下辊装置
下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。
下辊主传动提供动力,通过主传动输出齿轮、下辊输入齿轮、开式传动扭矩至下辊。
下辊材质45, 调质硬度HB260-300,表面中频淬火HRC42-50。
3-3、主传动装置

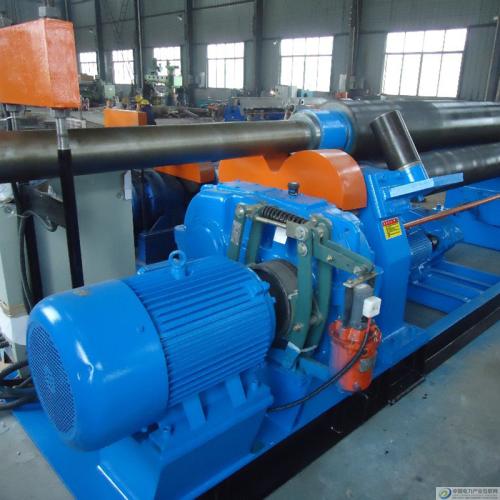

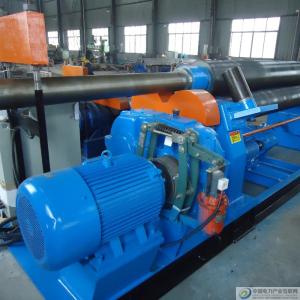

主传动装置由主电机、三角皮带、圆柱齿轮减速箱、电液推杆制动器等组成。主传动可以正反转,为板材的卷制提供动力。
3-4、托辊装置
托辊装置由多组托辊、蜗轮蜗杆机构、斜楔机构等组成。
托辊材质为45钢,调质处理,硬度HB190~220,辊子表面硬度低于下辊辊子的表面硬度,且表面车削螺旋槽,有效防止了下辊的氧化皮、杂质损坏下辊的工作表面。
托辊每组三根,根据卷制板材规格的负荷大小,进行上下调节。
一般情况,卷制厚钢板,为了不使下辊发生弯曲,防止产品变为鼓形状,托辊需上升。另外,卷制薄钢板时,与上辊弯曲量相吻合的弯曲量在下辊上产生,防止制品“束腰”状,托辊需下降。
托辊的升降量由装在斜铁和底盘上的位移传感器进行检测,再由显示器显示位移量。
3-5、翻倒装置翻倒装置由滑枕、翻倒油缸等组成。
翻倒装置的翻倒,为制品取出成为可能。
3-6、固定、翻倒侧机架、底盘
固定、翻倒侧机架、底盘为钢板焊接件,焊后退火去除应力、喷丸处理。
3-7、平衡装置
平衡装置由油缸和平衡机架组成。
平衡装置在翻倒侧机架翻倒后,油缸动作压住上辊的尾部,保持上辊的平衡。
