产品描述

百合输电线路,百合电力软件,输电线路,架空送电,送电线路,架空线路,输电线路设计,送电线路设计,架空线路设计,送电设计软件,输电设计软件,架空设计软件,输电线路规程,架空输送电,电力设计软件,电力软件供应,输配电软件,线路结构设

 4.1:百合桩基础

桩基础设计软件最早完成时间在2003年,并于2005年升级到dl5219-2005规范版。软件采用有限元算法,计算准确。采用人性的人机交互界面,计算效率高。被华东电力设计院、华北电力设计院、西北电力设计院、中南电力设计院、西南电力设计院、东北电力设计院等国内多数甲级电力设计单位广泛采用。软件在近十年的应用中不断发展完善,相继推出斜柱承台、钢桩单桩、钢桩无筋承台、钢桩多桩承台、多柱承台等基础形式。

4.1.1:百合灌注桩基础-单桩

主要功能

1、自动判别刚性桩和弹性桩,并自动选择相应的计算方法;

2、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

3、对桩进行上拔、下压的稳定性验算和桩侧土的强度验算。计算上拔时,用插值法计算上拔折减系数;

4、可以进行多工况,多方案的计算,对桩径和桩长进行优选;

5、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

6、可以选择是否采用加权计算土壤力学参数;

7、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

8、自动验算桩基构造;

9、桩主筋计算、箍筋加密范围设置;

10、生成基础施工图和计算书;

包括模块

1、铁塔单桩计算与绘图; 2、钢管杆单桩计算与绘图;

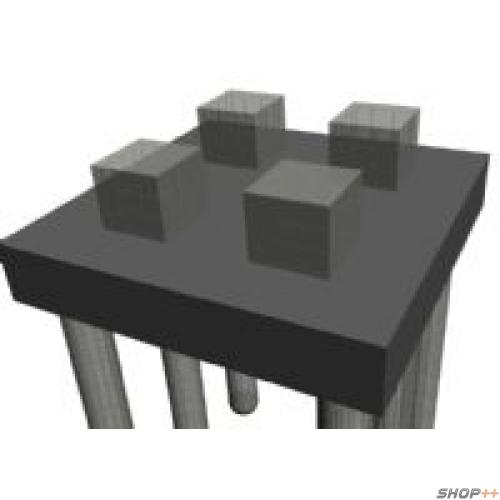

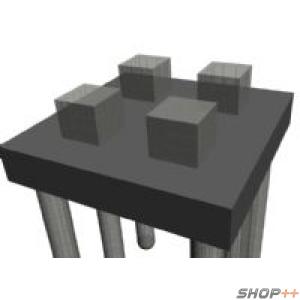

4.1.2:百合灌注桩基础-单柱承台

主要功能

1、自动判别刚性桩和弹性桩,并自动选择相应的计算方法;

2、具有自动布桩功能,可以根据桩径自动确定桩坐标和承台尺寸;也可以指定桩坐标,承台尺寸由程序优选确定;

3、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

4、对桩进行上拔、下压的稳定性验算和桩侧土的强度验算,计算上拔时,用插值法计算上拔折减系数;

5、可以对承台进行抗剪、抗冲切(柱及边桩)及抗弯强度的计算;

6、可以对桩、承台、承台柱进行配筋计算;承台类型有高桩承台和低桩承台,低桩承台考虑了承台上方土和承台侧向土对整体计算的影响;

7、可以进行多工况,多方案的计算,对桩径和桩长进行优选。而且对单桩和刚性承台板结构上拔腿和下压腿可以放在一起进行计算;

8、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

9、桩和承台可以分别采用不同的钢筋和混凝土进行设计;

10、可以选择是否采用加权计算土壤力学参数;

11、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

12、承台柱配筋计算考虑节点荷载产生的弯距;

13、桩箍筋加密、材料统计;

14、承台柱偏心计算、斜承台柱计算;

15、生成基础施工图和计算书;

包括模块

1、铁塔低桩承台计算与绘图;2、铁塔高桩承台计算与绘图;

3、钢管杆低承台计算与绘图;4、钢管杆高桩承台计算与绘图;

4.1.3:灌注桩基础-多柱承台

主要功能

1、可以处理单柱承台、双柱承台和四柱承台的结构型式;

2、自动判别刚性桩和弹性桩,并自动选择相应的计算方法;

3、具有自动布桩功能,可以根据桩径自动确定桩坐标和承台尺寸;也可以指定桩坐标,承台尺寸由程序优选确定;

4、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

5、对桩进行上拔、下压的稳定性验算和桩侧土的强度验算。计算上拔时,用插值法计算上拔折减系数;

6、可以对承台进行抗剪、抗冲切(柱及边桩)及抗弯强度的计算,承台和桩构造要求验算;

7、桩、承台、承台柱的配筋计算;承台类型有高桩承台和低桩承台,低桩承台考虑了承台上方土和承台侧向土对整体计算的影响;

8、可以进行多工况,多方案的计算,对桩径和桩长进行优选。

9、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

10、桩和承台可以分别采用不同的钢筋和混凝土进行设计;

11、可以选择是否采用加权计算土壤力学参数;

12、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

13、承台柱配筋计算考虑节点荷载产生的弯距;

14、桩箍筋加密、材料统计;

15、承台柱偏心计算、斜承台柱计算;

16、生成基础施工图和计算书;

适用于铁塔或多柱钢管杆桩基础设计

4.1.4:灌注桩基础--连梁

1、自动判别刚性桩和弹性桩,并自动选择相应的计算方法;

2、具有自动布桩功能,根据铁塔根开参数自动布桩,无需手工输入节点坐标;

3、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

4、支持双杆的连梁基础,也支持连梁间增加桩;

5、对桩进行上拔、下压的稳定性验算,以及桩侧土的强度验算。计算上拔时,用插值法计算上拔折减系数;可以选择是否采用加权计算土壤力学参数;

6、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

7、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

8、自动验算桩基构造;

9、开放全部连梁钢筋的绘图参数、箍筋加密、材料统计;

10、生成基础施工图和计算书;

适用于铁塔或多柱钢管杆

4.1.5:钢桩单桩基础

钢管桩基础的优点

钢管桩能承受强大的冲击力:由于能承受强大的冲击力,因此其穿透和贯入性能优越,可能根据设计需要贯入到坚实支承层中。承载能力大:由于钢材屈服强度高,所以只要将桩沉设到坚实支承层上,便可获得很大的承载力。水平阻力大,抗横向力强:由于钢管桩的断面刚度大,对抵抗弯矩作用的抵抗矩也大,所以能承受很大的水平力。设计灵活性大:可以根据需要,变更钢管桩的每根单管的壁厚,还可以根据需要,选定适用设计承载要求的外径。桩长容易调节:当作为桩尖支承层的层面起伏不平时,已准备好的桩会出现或长或短的情况,由于钢管桩可以自由地焊接接长或气割切短,所以很容易设计桩的长度。搬运、堆放操作容易,节省工程费用、缩短工期,其综合经济效益高。

主要功能:

1、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

2、竖向承载力计算;桩身压弯局部稳定计算;桩身复合受力强度计算;

3、无筋承台桩考虑了承台上方土和承台侧向土对整体计算的影响;

4、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

5、桩端隔板分割情况可以选择敞口、二分、四分、九分、闭口;

6、可以选择是否采用加权计算土壤力学参数;

7、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

8、无筋承台尺寸自动优化;

9、生成桩基施工图和计算书;

4.1.6:钢桩单柱有筋承台基础

    钢桩有筋承台是通过将钢筋预先焊于桩顶部,并与上部有筋承台刚接的基础。

钢管桩能承受强大的冲击力:由于能承受强大的冲击力,因此其穿透和贯入性能优越,可能根据设计需要贯入到坚实支承层中。承载能力大:由于钢材屈服强度高,所以只要将桩沉设到坚实支承层上,便可获得很大的承载力。水平阻力大,抗横向力强:由于钢管桩的断面刚度大,对抵抗弯矩作用的抵抗矩也大,所以能承受很大的水平力。设计灵活性大:可以根据需要,变更钢管桩的每根单管的壁厚,还可以根据需要,选定适用设计承载要求的外径。桩长容易调节:当作为桩尖支承层的层面起伏不平时,已准备好的桩会出现或长或短的情况,由于钢管桩可以自由地焊接接长或气割切短,所以很容易设计桩的长度。搬运、堆放操作容易,节省工程费用、缩短工期,其综合经济效益高。

主要功能:

1、输入或导入基础作用力对桩基进行空间三维的有限元内力分析;内力分析方法支持m法、k0法、c法等;

2、具有自动布桩功能,可根据设定的桩节点总数,自动确定桩坐标;

3、竖向承载力计算、桩身压弯局部稳定计算、桩身复合受力强度计算;

3、可以对承台进行抗剪、抗冲切(柱及边桩)及抗弯强度的计算,可验算侧桩到承台边缘距离是是否满足规程要求;

4、承台、承台柱进行配筋计算;承台类型有高桩承台和低桩承台,低桩承台考虑了承台上方土和承台侧向土对整体计算的影响;

5、计算中考虑的荷载:已知的设计荷载,漂浮物或船舶的撞击力,动水压力以及自重分布荷载;

6、桩端隔板分割情况可以选择敞口、二分、四分、九分、闭口;

7、可以选择是否采用加权计算土壤力学参数;

8、可以绘制桩弯矩变化曲线、应力变化曲线和位移变化曲线;桩在土壤中分布示意图;

9、承台柱配筋计算考虑节点荷载中的弯距;

10、承台柱偏心计算、斜承台柱计算;

11、生成基础施工图和计算书;







4.2:刚性台阶基础

软件特点:

     软件计算效率高,一般基础只需要0.2秒时间。软件优化算法先进,计算之前不需要假设基础尺寸方案。铁塔四个腿基础可以按四腿等大(直线塔),两大两小(转角塔),三大一小(终端塔),三小一大(终端塔),四腿各不相同(特殊塔)进行计算。

包含模块

1、台阶式刚性基础计算与绘图;(主柱配受力钢筋)

2、台阶式素混凝土基础计算与绘图;(主柱不配钢筋,地脚螺栓到下底板)

主要计算功能

1、可对基础进行优化设计,优化设计以基础本体造价最优为目标;

2、可验算用户指定的基础尺寸和配筋是否满足设计条件要求;

3、上拔稳定计算;下压稳定计算;

4、主柱正截面强度和斜截面抗剪计算;

5、底板混凝土强度验算;

6、底板剪切强度计算、基础冲切计算和底板抗裂强度计算;

7、地脚螺栓强度验算;

8、基础软弱下卧层验算;

结果输出

1、自动生成基础施工图;

2、自动生成计算书;

3、地脚螺栓图;







4.3:掏挖基础

掏挖基础是指以混凝土和钢筋骨架灌注于以机械或人工掏挖成的土胎内的基础。它是以天然土构成的抗拔土体保持基础的上拔稳定。能充分发挥原状土的特性,具有良好的抗拔能力和承受较大的横向承载力。当铁塔位于地质条件较好、无地下水的地区,采用掏挖基础是较好的选择之一。采用掏挖基础,弃土弃渣少,水土流失量较少,对环境影响破坏小。

主要计算功能

1、可对基础进行优化设计,优化设计以基础本体造价最优为目标;

2、可验算用户指定的基础尺寸和配筋是否满足设计条件;

3、上拔稳定计算;下压稳定计算;

4、底板正截面承载力计算;

5、主柱正截面承载力计算;

6、主柱斜截面承载力计算;

7、地脚螺栓强度计算;

8、侧向土稳定计算;

结果输出

1、自动生成基础施工图;

2、自动生成计算书;

3、地脚螺栓加工图;



4.4:台阶重力式基础

     重力式基础特点是依靠自身的重力抵抗外力产生的上拔力和弯矩,与侧向土无关。当地质条件较差或基础不能挖得太深时,采用重力式基础具有安全可靠、配筋量小、施工简单等优点。相对其它型式的基础(依靠侧向土,底面土抵抗外力产生的弯矩),计算更准确。因为基础施工后,土不再是原状土,土参数已发生变化。重力基础多用于地质条件差,浅埋的基础。

重力基础的形式分为单柱、双柱和四柱三种形式。单柱形式适用于单杆基础,双柱形式适用于双杆基础,四柱适用于窄基塔或四柱钢管杆基础。

软件主要功能:

1、根据基础作用力和土壤参数优选或验算基础;2、下压稳定计算;  3、下压倾覆稳定计算;

4、主柱正截面承载力计算;5、生成基础施工图;6、生成基础计算书;





4.5:板式基础

板式基础是指基础立柱和底板内均配置受力钢筋,其底板的台阶高宽比不小于1.0,不大于2.5的钢筋混凝土基础;

包含模块

1、斜面板式基础;

2、平面板式基础;

3、有一个台阶的板式基础;

主要计算功能

    1、优选基础尺寸和配筋;

2、验算基础尺寸和配筋是否满足设计条件要求;

3、上拔稳定计算;下压稳定计算;

4、主柱正截面强度和斜截面抗剪计算;

5、底板混凝土强度验算;

6、底板剪切强度计算、基础冲切计算和底板抗裂强度计算;

7、地脚螺栓强度验算;

8、基础软弱下卧层验算;

结果输出

1、自动生成基础施工图;

2、自动生成计算书;

3、地脚螺栓图;



4.6:联合基础

联合基础是铁塔四个基础墩用一个底板连成整体且基础墩间用横梁连接而成的基础。

主要功能:

    1、基础稳定计算;

2、对主柱、底板、连梁配筋强度进行计算;

3、优选基础尺寸或按用户输入条件进行验算;

4、生成基础施工图和计算书;
