电缆通信线路

电缆HYA通信电缆

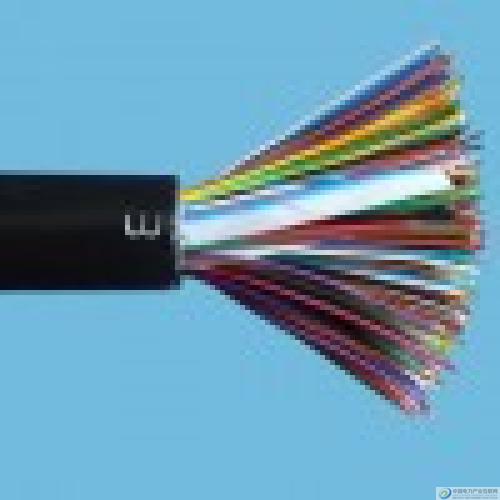

HYA，HYAC市内通信电缆

型 号：HYA、HYAC、HYAT、HYA53、HYAT53、HYV、HYA23、HYAT23、HYA22、HYAT22


产品说明：本厂生产市内通信电缆适用于固定敷设架空或地埋

HYA：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆

HYAT：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套市内通信电缆

HYAC：铜芯实心聚烯烃绝缘自承式挡潮层聚乙烯护套市内通信电缆

HYA53：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢塑带铠装聚乙烯护套市内通信电缆

HYAT53：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢塑带铠装聚乙烯护套市内通信电缆

HYA22：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚氯乙烯护套市内通信电缆

HYA23：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚乙烯护套市内通信电缆

HYAT22：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚氯乙烯护套市内通信电缆

HYAT23：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚乙烯护套市内通信电缆

HYAC自承式非填充型通信电缆

用途：自承式非填充型电缆适用于本地电信网的城市与乡镇电信线路，也适用于接入公用网的专用网线路。吊线和电缆用同一外护层，经济实用，安装敷设方便。在一30~C一60~C的环境条件下，电缆的机械和电气性能保持不变。

结构：导线，退火裸铜线，铜线直径为0．32，0．4，0．50，0．60，0．70，0．80，0．90mm。

绝缘材料：高密度聚乙烯或乙／丙共聚物，绝缘线的颜色符合全色谱标准。

绝缘线对：二根不同颜色的绝缘线按不同的节距扭绞成对，采用规定的色谱组合以便识别。缆芯结构：以25对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。100对及以上的电缆加有1%的预备对。

缆芯包带：用聚脂薄膜带绕包。

屏蔽：用轧纹或不轧纹金属带纵包子缆芯包带之外，两边搭接。屏蔽带表面涂敷的塑料薄膜与护层粘接护套：黑色低密度聚乙烯。吊綫：吊线为7股镀锌钢绞线，标称外径为 6．3mm和 4．75mm两种，其抗张强度分别不小于3000kg和1800kg，吊线用热塑性涂料涂敷，以防钢丝锈蚀。识别和长度标记：电缆外表面有永久性识别标记，标记间隔不大于1m，标记内容有：导线直径、线对数量、电缆型号、制造厂厂名代号及制造年份，长度标记以间隔不大于1m标记在外表面上。

HYA53实心聚烯烃绝缘市内通信电缆

主要用于管道敷设。亦可用于用途：实心绝缘非填充型市话电缆架空是为电话交换区、中继干线和用户引入线而设。使用：温度：-30℃~+60℃，无啮齿动物破坏地区导体：采用性能优良的无氧铜杆经拉丝退火软化而成，铜导体直径为：0.4、0.5、0.6、0.63、0.7、0.8、0.9mm绝缘与缆芯：绝缘采用机械性能良好，介电性能优异的高密度聚乙烯按标准规定的全色谱制成。单根绝缘线以不同节距扭绞成线对，以最大限度地减少串话。各线对颜色及缆芯中各单元扎带都采用规定的色谱进行标识，极大的方便了施工。缆芯外纵包聚酯带，并以一层扎纱绕扎。

护套：采用耐环境性能优良的黑色线性低密度聚乙烯。护套外表印有：电缆型号、线对对数、导线线径、制造厂家、制造日期及长度标记(长度标记间隔不大于1m)。护套中将充入100~200kPa的干燥空气，以确保护套的完整性。合格的成品电缆中将充有50~80kPa的干燥空气。可按用户要求生产双护套电缆。

主要型号：阻燃通信电缆；ZR-HYA、ZR-HYAC、ZR-HYAT、ZR- HYA53、ZR-HYAT53、ZR-HYV、ZR-HYA23、ZR- HYAT23、ZR-HYA22、ZR-HYAT22

产品说明：本厂生产市内通信电缆适用于固定敷设架空或地埋

ZR-HYA：铜芯实心聚烯烃绝缘挡潮层阻燃聚乙烯护套市内通信电缆

ZR-HYAT：铜芯实心聚烯烃绝缘填充式挡潮层阻燃聚乙烯护套市内通信电缆

ZR-HYAC：铜芯实心聚烯烃绝缘自承式挡潮层阻燃聚乙烯护套市内通信电缆

ZR-HYA53：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢塑带铠装阻燃聚乙烯护套市内通信电缆

ZR-HYAT53：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢塑带铠装阻燃聚乙烯护套市内通信电缆

ZR-HYA22：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装阻燃聚氯乙烯护套市内通信电缆

ZR-HYA23：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装阻燃聚乙烯护套市内通信电缆 ZR-HYAT22：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装阻燃聚氯乙烯护套市内通信电缆

ZR-HYAT23：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装阻燃聚乙烯护套市内通信电缆

通信电缆型号HYA、HYAC、HPVV、HYV、HJVV、HYY

铠装通信电缆HYA22、HYV22?、HYAT22、HYY23、HYYT23、HYA23、HYAT23、HYA53、HYAT53

钢丝铠装通信电缆H?YA33??HYAT33?WDZ-HYA53??HYY33?HYYT33?HYY33

充油通信电缆HYAT、HYYT

执行标准：YD/T322-1996

结构特点： HYA型市内通信电缆采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层)，具有电气性能优越，施工方便的特点。

主要电气性能：

1.直流电阻:20℃,0.5mm铜线,小于等于95Ω/km。

2.绝缘电气强度：导体之间1min/1kv不击穿，导体与屏蔽1min/3kv不击穿。

3.绝缘电阻：每根芯线与其余线芯接地，HYA电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4.工作电容：平均值52±2nF/km。

5.远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。

煤矿用通信电缆

矿用通信电缆采用标准：MT818.14-1999

 MHYV  (1×2  2×2  1×4  5×2) ×7/0.28聚乙烯绝缘聚氯乙烯护套煤矿用通信电缆 用于平巷斜巷及机电硐室MHJYV 4/0.28铜线+3/0.28钢线 1×2  2×2加强线芯聚乙烯绝缘聚氯乙烯护套煤矿用通信电缆 用于机械损伤较高平巷和斜巷MHYAV 1/0.8 (20×2  30×2  50×2) ×0.8聚乙烯绝缘铝聚乙烯粘结层聚氯乙烯护套煤矿用通信电缆 用于较潮湿的斜井和平巷MHYA32 (30×2  50×2  80×2) ×0.8聚乙烯绝缘铝聚乙烯粘结层钢丝铠装聚氯乙烯护套煤矿用通信电缆 用于竖井和斜井 命名代号煤矿用阻燃通信电缆...MH铜质线芯...省略聚乙烯绝缘......Y铝一聚乙烯粘结护套......A聚乙烯内护套.....省略编织铠装......B聚氯乙烯护套.......V细圆钢丝铠装、聚氯乙烯外被层......32产品表示方法产品用型号、规格表示。如：a）具有30个对绞线芯的煤矿用聚乙烯绝缘铝一聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆，表示为：MHYA32??30×2b）
