1、产品介绍
产品概述：

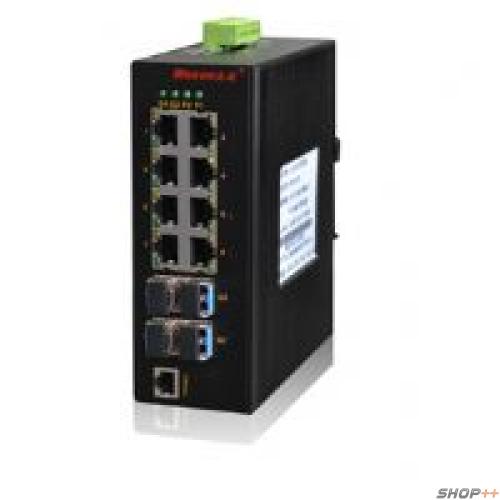

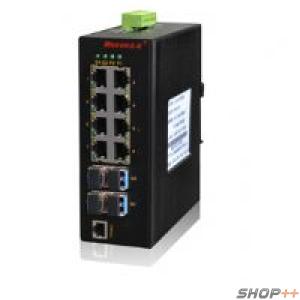

mits-2412m poe自愈环千兆工业以太网交换机，是一款宽温型产品，工作温度可达-40℃～75℃。产品可提供8个10/100/1000m自适应以太网口和4个1000m sfp插槽，8个1000m电口中其中4个可作为poe口为pd设备进行供电，电口供电电压可达30w。产品符合ieee802.3at供电标准，同时兼容ieee802.3af标准，电源提供dc48v电源输入。
mits-2412m poe自愈环千兆工业以太网交换机可以设置任意端口组建一个快速恢复的自愈环网，自愈时间小于20ms，并可配置多环和相切环，为用户的网络安全提供有力的保障。
mits-2412m poe自愈环千兆工业以太网交换机使用基于web的网管平台，提供丰富的网管功能，包括：基于端口的vlan、基于802.1q的vlan、qos、igmp snooping、rstp、广播风暴抑制、端口聚合、端口镜像、端口状态管理、snmp、ntp自动对时等。
mits-2412 poe自愈环千兆工业以太网交换机采用最新光纤环网技术，结合目前应用最广的以太网技术，是一款集光通信、以太网接入一体的综合通信单元，专门为电力配网自动化、工业自动化、煤矿监控、智能交通等行业数据通信领域而设计。
高带宽传输
mits-2412m poe系列交换机设计理念是为了解决一些项目因千兆端口使用缺乏的问题而开发设计，mits-2412m系列交换机提供了8个固化的10/100/1000m自适应以太网电口使用，其中4个可作为poe口为pd设备进行供电。poe口可自动识别来自pd端设备的供电需求，进行合理供电，避免资源的浪费，节能、环保。另外配置了4个1000m sfp扩展槽，可使用千兆光口或电口，方便现场使用。千兆sfp端口支持热插拔功能，不影响其他模块的正常使用。纯千兆设计，满足现场大带宽数据传输的需求。
高可靠性的管理功能
mits-2412m poe系列交换机支持web网管，telnet、consel、snmpv1/v2/v3，等通用网管平台，使得管理更加安全。网管功能包括：基于端口的vlan、基于802.1q的vlan、qos、igmp snooping、rstp、广播风暴抑制、端口聚合、端口镜像、端口状态管理、snmp、ntp自动对时等。网管功能可对管理员权限进行有效设置，可记录并查看日志信息。网管界面可随时在线及远程查看端口连接状态，可远程操作控制。环网端口可任意设置，并且可设置状态监视专用端口。配合mexon netview snmp网络管理软件，使交换机的的管理更加方便、智能化，大大提高了安全性及工作效率。
多重可靠性保护
mits-2412m poe系列交换机可组建高性能自愈环网，支持链路备份等安全技术，环网快速恢复时间小于20ms，为数据传输提供了更有利的保障。
mits-2412m poe系列交换机在电源供电设计更是考虑到现场的实际应用。直流提供dc48v电源供电。使用直流电源供电设计了备份双电源，当其中一路电源意外出现故障时，设备自动切换至备份的电源，可持续性工作，同时通过继电器告警功能，方便现场工程人员及时发现和了解产品正常工作情况。另外mexon netview snmp网络管理软件界面会及时显示并记录详细故障时间等。产品设计针对高温、过流、过压保护，电磁兼容性最高可达4级，满足工业现场及电磁干扰严重场合的使用。
关键参数：
继电器输出告警功能
电磁兼容性强有效抵御防雷击浪涌、群脉冲等电磁干扰
支持4个以太网poe供电口
单口供电电压可达30w
符合ieee802.3at标准
广播风暴抑制功能
支持4个1000m sfp插槽
具有完善的网管系统，支持带内全局网管
支持dc48v供电并采用工业级标准设计，支持电源冗余（适于dc48v）提供一路继电器告警输出
面板指示监视工作状态，全面的简化故障的解决
所有端口均可设置为环路端口
环网光口兼容ieee802.3协议
冗余环网协议(自愈时间<20ms)
支持ntp网络对时协议
具有自动mac地址学习功能, 完全兼容标准的以太网应用
动态缓冲区分配以均衡网络负载并防止阻塞包丢失, 所有端口具有自适应及全/半双工能力
高速的级联端口，用于连接高层的交换机或其他设备
自动选择快速的转发和直通传输方式以减少延迟
2、性能参数
|
名称 |
规格参数 |
|
以太网口 |
8个10/10/1000base-t(x)自适应以太网电口，其中4个为poe供电端口 ，单口供电电压：30w |
|
gigabit sfp口 |
4个1000base-lx口扩展槽 ，可扩展千兆光口或电口 |
|
以太网口传输速率 |
1o/1oo/1000m自适应 |
|
以太网口传输距离 |
双绞线:100m(采用标准cat5，cat5e 网络线缆) |
|
光口工作波长 |
单模1310nm，多模850nm |
|
光口传输距离 |
单模20km,多模550m（长距离模块可定制） |
|
自愈环方式 |
支持多组自愈环 |
|
|
支持相切环 |
|
冗余技术 |
支持ring协议(自愈时间<20ms),stp\rstp(自愈时间<10s) |
|
网络管理监控 |
支持telnet, web管理方式, snmpv1/v2 , lldp, ntp, dhcp |
|
组播协议 |
支持igmp snooping, 静态组播 |
|
网络划分 |
支持基于端口vlan, ieee-802.1q |
|
服务质量 |
支持qos |
|
带宽管理 |
支持端口聚合, 端口限速, 广播风暴抑制, 组播\未知单播包抑制 |
|
网络安全 |
支持端口mac地址绑定, ip访问控制, ieee802.1x, ssh, ssl |
|
设备管理 |
支持ftp/tftp升级,支持日志记录, 支持配置文件下载与上传 |
|
设备维护 |
支持端口镜像, ping功能 |
|
告警输出 |
支持电源和端口告警 |
|
特色功能 |
支持链路检测(link check) |
|
优先级 |
优先级队列:4 |
|
vlan划分 |
vlan数:4k，vlan id:1～4094 |
|
组播组数 |
组播组数:256 |
|
处理类型 |
存储转发 |
|
mac地址表大小 |
8k |
|
背板带宽 |
24gbps |
|
包转发速率 |
5.6mpps |
|
流控 |
ieee 802.3x流量控制，半/双工背压流量控制 |
|
包缓冲区大小 |
1mbit |
|
指示灯 |
电源指示：p1、p2，接口灯指示：link、fxd |
|
电源 |
输入电压：dc48v，ac/dc85～265v可选 |
|
6位绿色端子接线 |
|
|
工作环境 |
工作温度：-40℃～+75℃ |
|
储存温度：-40℃～85℃ |
|
|
相对湿度：5％～95％无凝露 |
|
|
安装方式 |
din卡轨式或壁挂式 |
|
外形尺寸 |
宽×高×深：53×140×119.5mm |
|
防护等级 |
ip30防护等级，无风扇设计 |
|
mtbf |
300000h |
|
质保期 |
5年 |
|
符合标准 |
ieee802.3：csma/cd |
|
ieee802.3i：10base-t |
|
|
ieee802.3u：100base-t |
|
|
ieee802.3af |
|
|
ieee802.3at:以太网poe供电标准 |
|
|
emi |
电磁干扰度测试 |
|
emc |
iec61000-4-2(esd) ±8kv(contact),±15kv(air) |
|
iec61000-4-3(rs) 10v/m(80mhz～2ghz) |
|
|
iec61000-4-4(eft) power port:±4kv;data port:±2kv |
|
|
iec61000-4-5(surge) power port:±2kv/dm,±4kv/cm;data port:±2kv |
|
|
iec61000-4-6(cs) 3v(10khz～150khz);10v(150khz～80mhz) |
|
|
iec61000-4-16(共模传导) 30v(cont.),300v(1s) |
3、安装机械图
4、订货信息：
|
产品型号 |
规格说明 |
|
mits-2412m |
8个10/100/1000m电口(其中4个poe口）+4个1000m sfp扩展槽，输入电压：dc48v |
可选配置
|
名称 |
规格说明 |
|
|
100m 光纤模块 |
接口形式 |
提供sc、st、fc接口可选 |
|
传输距离 |
40km、60km、80km、120km可选 |
|
|
电源适配器 |
me-pwr-100-48 |
dc48v输出卡轨式电源模块，输入85-264vac或120-370vdc |
|
1g sfp模块 |
me-s2101 |
sfp with 10m/100m/1000m（rj-45） |
|
me-s2118-s |
sfp 1.25g/1.0625g、 850nm lc 550m |
|
|
me-s2123-s |
sfp 1.25g/1.0625g、 1310nm lc 20km |
|
|
me-s2123-s40 |
sfp 1.25g/1.0625g、 1310nm lc 40km |
|
|
me-s2125-s80 |
sfp 1.25g/1.0625g 、1550nm lc 80km |
|
|
me-s2123s-s |
sfp 1.25g/1.0625g、 1310nm 单纤lc 20km |
|
|
me-s2123s-s40 |
sfp 1.25g/1.0625g、 1310nm 单纤lc 40km |
|
|
me-s2125s-s80 |
sfp 1.25g/1.0625g 、1550nm 单纤lc 80km |
|
|
数据线 |
提供连接数据线（db9接口形式）可选 |
|
