产品描述
一、概述

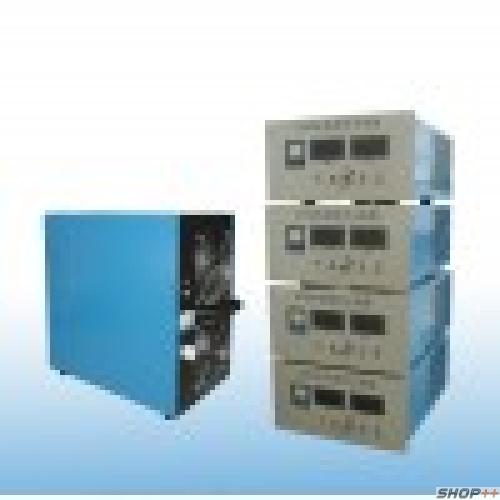

HW系列高频开关电源是本公司为广大电镀、电解、冶炼生产厂家及电镀生产工艺研究机构专门研制的电源换代系列产品，是工业电镀、电泳电解、阳极氧化、化工防腐、稀土材料冶炼、阳极处理等低电压大电流或类似负载特性的专用直流电源。同传统电源相比，其技术优势有：工作频率高，铁芯及滤波器件体积小、体积和重量在同等功率条件下，减小50%，功率损耗减少了20%左右，工作效率提高了30%。具有体积小、重量轻、耗电省、效率高、镀层均匀的特点。
华威系列高频电源产品采用先进的IGBT逆变技术，通过数字模拟闭环反馈，微处理器控制PWM脉宽控制器，控制能量输出自由度高，恒流、恒压精度高，动态响应速度快，承受冲击带载能力强，允许负载变化范围大（短路/空载）。使得输入电压在电网的不断变化和负载的变化之下，都能使输出产生自适应并保持输出电流和电压恒定于设定值，从而确保电镀生产线的高效运转。而且无半控器件深控现象，谐波、噪声污染小，功率因数高。独特的设计，全方位的保护功能，在恶劣环境及突发故障状态下具有极高的可靠性和安全性。使用本电源可提高镀件镀层质量，大幅度提高生产效率，节约成本，是可控硅电镀电源理想的更新换代产品。本公司现已开发和生产了50A~10000A ，5V、12V、15V、18V、24V、36V、48V等全系列高频开关电源，可以适应不同要求的用户选择和使用。
6.2.原理概述：
高频开关电源主要由整流滤波电路，全桥变换电路，PWM控制电路，稳压、限压电路，稳流、限流保护电路，以及辅助电源电路等优化组合而成。
逆变电路主要由大功率IGBT模块（或场效应MOSFET模块）组成全桥或半桥变换电路。当PWM输出控制信号通过隔离驱动器分别驱动功率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。
输出端分别接有稳压、限流和稳流、限压等的反馈环路，当面板开关置于稳压状态时，稳压和限流电路起作用，当输出电压升高或下降时，取样电压通过稳压电路内部电压跟基准电压比较，其误差信号电压加到PWM控制电路，使PWM输出脉宽作相应变化，从而稳定输出电压，如负载电流过高时限流电路工作，使输出电流限制在限流设定值内。同样，在稳流状态下稳流电路作用，使输出电流稳定在设定值内，而当过压时限压电路使输出电压钳压在限压值。当有异常情况（如输入过压或欠压，过流或过热等），产生保护信号加到保护控制电路时，保护电路输出一个电压加到PWM电路，使PWM电路停止输出，从而达到保护设备的目的。
七、技术参数
7.1. 输入电压： 单相220V；三相380V ±（10-15）%，50Hz；
7.2. 输出电压：0～额定电压值连续可调；；
7.3. 输出电流：0～额定电流值连续可调；
7.4. 功率因数：≥0.9 纹波系数：≤+1.5%；
7.5. 效率：≥85％；
7.6.稳流≤1％ 稳压≤1％；
7.7.使用环境温度：0℃～+45℃ ；
7.8.使用环境：海拔高度不超过1000米，无导电、腐蚀性气体和粉尘的干燥场所；
7.9. 保护特性：过压、欠压、缺相、过流、短路、过热；
7.10.热保护动作温度：80℃；
7.11.冷却方式：风冷 ；
敬告：为了使电源能在最佳工作区间使用，延长设备使用寿命，提高用户产品和工件质量，节约能源，将高频电源的效益发挥在最高水平，正确合理的选型非常重要，建议用户在选择机型时，将负载所需的最高电压、电流，以及经常或频繁工作的电压、电流区段告知我公司，以便于我们能更好的协助您选择合适的产品。
