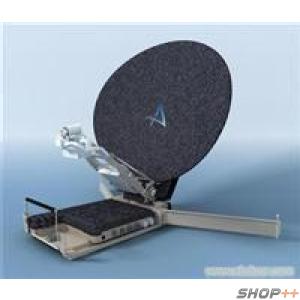

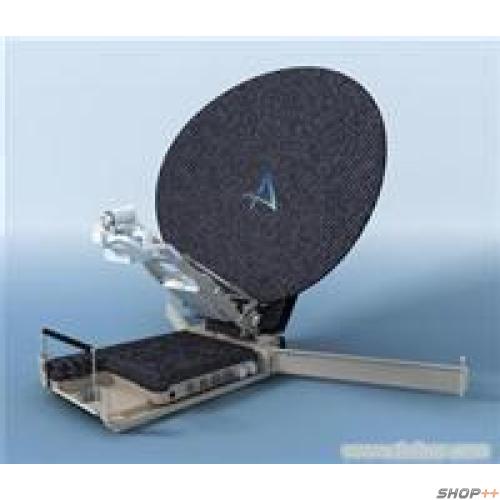

VSAT通信设备

  • 价  格:
    ¥149000.00
  • 品  牌:
    日井
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_D0F946783C07
VSAT通信设备 日井 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述

VSAT卫星通信网的组成
1、主站:主站也叫中心站或中央站,是VSAT网的心脏。它与普通地球站一样,使用大型天线,天线直径一般约为3.5m~8m(Ku波段)或7m~13m(C波段)。在以数据业务为主的VSAT卫星通信网(下面简称数据VSAT网)中,主站既是业务中心也是控制中心。主站通常与主计算机放在一起或通过其它(地面或卫星)线路与主计算机连接,作为业务中心(网络的中心结点);同时在主站内还有一个网络控制中心(NCC)负责对全网进行监测、管理、控制和维护。在以话音业务为主的VSAT卫星通信网(下面简称话音VSAT网)中,控制中心可以与业务中心在同一个站,也可以不在同一个站,通常把控制中心所在的站称为主站或中心站。由于主站涉及整个VSAT网的运行,其故障会影响全网正常工作,故其设备皆有备份。为了便于重新组合,主站一般采用模块化结构,设备之间采用高速局域网的方式互连。

2、 VSAT小站:VSAT小站由小口径天线、室外单元(ODU)和室内单元(IDU)组成。在相同的条件下(例如相同的频段、相同的转发器条件)话音VSAT网的小站为了实现小站之间的直接通信,其天线明显大于只与主站通信的数据VSAT小站。

3、卫星转发器:一般采用工作于C或Ku波段的同步卫星透明转发器。在第一代VSAT网中主要采用C波段转发器,从第二代VSAT开始,以采用Ku波段为主。具体采用何种波段不仅取决于VSAT设备本身,还取决于是否有可用的星上资源,即是否有Ku波段转发器可用,如果没有,那么只能采用C波段。

VSAT卫星通信网的网络结构可分为星状网、网状网和混合网(星状+网状)等三种。

采用星状结构的VSAT网最适合于广播、收集等进行点到多点间通信的应用环境,例如具有众多分支机构的全国性或全球性单位作为专用数据网,以改善其自动化管理、发布或收集信息等。

采用网状结构VSAT网(在进行信道分配、网络监控管理等时一般仍要用星形结构)较适合于点到点之间进行实时性通信的应用环境,比如建立单位内的VSAT专用电话网等。

采用混合结构的VSAT网最适合于点到点或点到多点之间进行综合业务传输的应用环境。此种结构的VSAT网在进行点到点间传输或实时性业务传输时采用网状结构,而进行点到多点间传输或数据传输时采用星状结构;在星状和网状结构时可采用不同的多址方式。此种结构的VSAT网综合了前两种结构的优点,允许两种差别较大的VSAT站(即小用户用小站,大用户用大站)在同一个网内较好地共存,能进行综合业务传输,能择优选择最合适的多址方式,估计会有较大的发展。

VSAT组网非常灵活,可根据用户要求单独组成一个专用网,也可与其它用户一起组成一个共用网(多个专用网共用同一个主站)。

一个VSAT网实际上包括业务子网和控制子网两部分,业务子网负责交换、传输数据或话音业务,控制子网负责对业务子网的管理和控制。传输数据或话音业务的信道可称为业务信道,传输管理或控制信息的信道称为控制信道。

目前,典型VSAT网的控制子网都是星状网,而业务子网的组网则视业务的要求而定,通常数据网为星状网而话音网为网状网。


话音VSAT网的组网
对于使用同步卫星转发器的话音VSAT网来说,用户的要求通常是希望网内任意两个VSAT小站能够直接通话而不是经过主站转发(双跳使响应时间超过1s,用户不易习惯)。这个要求决定了话音VSAT网应该是网状网。即话音VSAT网的业务子网是网状网而控制子网是星状网,网控中心所在的站称为中心站。

(1)业务信道

话音VSAT网通常采用线路交换方式,这是由电话业务的实时性决定的。

话音VSAT网的业务子网中,业务信道(话音信道)较多采用简单易行的SCPC方式(也可以采用TDMA等多址方式)。对以话音业务为主、采用线路交换的话音VSAT网来说,显然采用按申请分配信道资源方式是比较合适的,同时在少数大业务量站间可分配一定数量的预分配信道。

(2)控制信道

话音VSAT网的控制子网相当于一个数据网。在控制子网中,小站与主站之间一般采用TDM/ALOHA体制,即外向传输采用TDM,内向传输采用ALOHA、S-ALOHA或其它改进型。此种方式技术简单,造价低廉,因此在实用系统中应用较多(例如TES系统)。


数据VSAT网的组网
在数据VSAT卫星通信网中,小站和主站通过卫星转发器构成星状网,主站是VSAT网的中心结点。星状网充分体现了VSAT系统的特点,即小站要尽可能小。其主站的有效全向辐射功率(EIRP)高,接收品质因数(G/T)大,故所有小站均可同主站互通。由于小站天线口径小、发射有效全向辐射功率(EIRP)低、接收品质因数(G/T)小,而此小站之间不能直接通信,必须经主站转发。

数据VSAT网通常是分组交换网,数据业务采用分组传输方式,其工作过程是这样的:任何进入VSAT网的数据在发送之前先进行格式化,即把较长的数据报文分解成若干固定长度的信息段,加上地址和控制信息后构成一个分组,传输和交换时以一个分组作为整体来进行,到达接收点后,再把各分组按原来的顺序装配起来,恢复成原来的报文。

以星状网的主站为参考点,数据VSAT网使用的卫星信道可以分为外向(Outbound)信道和内向(Inbound)信道。在数据VSAT网中,业务信道和控制信道是一致的,即业务子网和控制子网具有相同的星状结构。

主站通过卫星转发器向小站发数据的过程叫外向传输。用于外向传输的信道(外向信道)一般采用时分复用方式(TDM)。从主站向各小站发送的数据,由主计算机进行分组化,组成TDM帧,通过卫星以广播方式发向网中所有小站。每个TDM帧中都有进行同步所需的同步码,帧中每个分组都包含有一个接收小站的地址。小站根据每个分组中携带的地址进行接收。

小站通过卫星转发器向主站发数据的过程叫内向传输。用于内向传输的信道(内向信道)一般采用随机争用方式,比如说ALOHA一类(一种传输制式),也有采用SCPC和TDMA的。由小站向主站发送的数据,由小站进行格式化,组成信道帧(其中包括起始标记、地址字段、控制字段、数据字段、CRC和终止标记),通过卫星按照采用的信道共享协议发向主站。

业务信道和控制信道通常使用同一外向信道或内向信道。
