产品描述

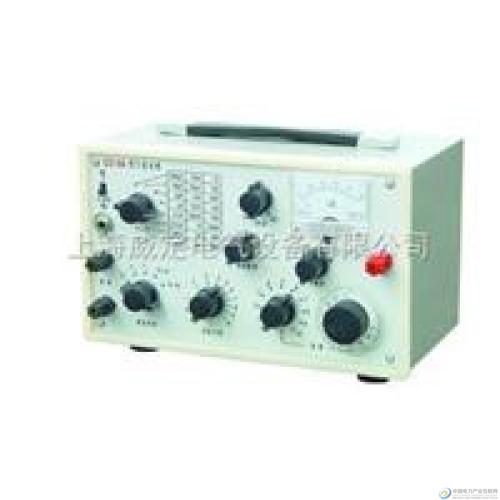

万能电桥QS18A是一种轻便携带式多用电桥，能够迅速地对电容、电感、电阻元件进行测量，内附晶体管振荡器和指另放大器，对测量结果能直接进行读数，平衡迅速，使用方便，特别适合于工矿企业和修理部门作为一般测试设备。
万能电桥QS18A技术指标：
- 基本误差(按量程最大值计)
- 电 容(CX) 0.5PF-100PF ±2%±(0.3PF) ,100PF-100mF ±1%, 100mF-1100mF ±2%
- 电 感(LX) 0.2uH-10mH ±2%±(0.3uH)
10mH-10H ±1%,10H-110H ±2%,电 阻(RX)
10mΩ-1Ω ±2%±(10 mΩ)1Ω-1 MΩ ±1%
1MΩ-10 MΩ ±2%
- 电桥残余阻抗：电容约2PF,电感约0.1mH,电阻约1mW
- 损耗测量范围：Q值从0-1.1 Q=1/D
D值从0-0.1，0-11
- 电桥内部振荡器：频率：1KC±10%
- 输出功率：>10mw
- 消耗电路；约5mA
- 电桥内部放大器：放大倍数>1500
- 噪音约100mv
- 消耗电流：约5mA
本电桥内部振荡器和指另放大器均共用2号平电池6只9V为供电电源，在正常电源，在正常工作情况时总工作电流约10mA，在测量直流电阻时桥路电源由150欧保护电阻和9V电池串联供给，电桥平衡时由电表指零
