方波发生器

价　　格：

￥100.00
品　　牌：

瑞昶
评　　分：

(5.0分)
服　　务：

由中国电力产业互联网发货并提供售后服务。售前咨询电话：400-019-1119
支付方式：

货到付款网上支付银行转账

当日出货购买数量小于库存时，可当日出货，购买数量大于库存时，请以购物车内预计出货日为准。

搜索：

订货号	产品名称	品牌	预计出货日	现价	数量
对比 SN_4215ADED9EF4	方波发生器	瑞昶	当日出货	￥155.00/双

销售排行榜

1

电缆

￥10.00
2

企业管理专家

￥10000.00
3

招投标评审专家

￥10000.00

最近浏览的产品

买了该产品的还买了

￥36000.00

￥3460.00

￥140000.00

￥30000.00

￥10000.00

￥400000.00

￥1500.00

产品描述

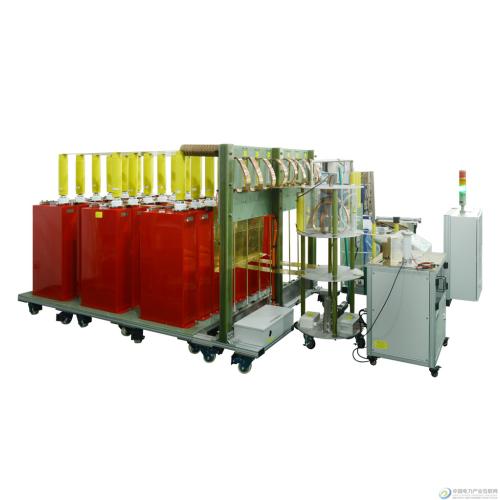

LCG M系列全自动方波冲击电流测试系统采用两路10级LC链型回路，输出持续时间约2ms方波冲击电流。本系统主要用于对氧化锌阀片（MOV）进行2ms方波冲击电流耐受试验。本系列设备采用全自动控制，具有系统集成度高、控制智能化，操作简便等优点,只需在参数设置页面进行简单的试验需求设置，一键自动运行测试。

技术参数
项目	2mS方波电流
输出峰值	1KA，2KA，3KA，4KA，5KA
Td持续时间	2mS （-0%﹢20%）
衰减时间	＜Td×1.5
反向过冲	--
波前振荡	＜5%
电压极性	正/负，（自动切换）
波形切换	自动切换
充电时间	10s~999s
充电电压不稳定度	小于1%
触发方式	自动或手动，可单次触发
触发误动率	小于1%
触发范围	100%额定充电电压
显示屏	10寸英寸TFT彩色触摸屏
测量显示精度	优于3%
测试产品类型	MOV，TVS，GDT，SPD，电源类浪涌保护器等
被试品残压	＜5kV
电流测量（可选）	内置测试箱，罗斯线圈测量，面板BNC输出
电压测量（可选）	内置测试箱，纯阻性分压器，面板BNC输出
示波器	TDS3012C，可选
绝缘强度	≤500V RMS（公共端COMMON对地参考PE）
通用参数
工作电源	AC220V±10%，50/60Hz，10A
环境温度	-10-+40℃
相对湿度	35%-85%RH（无凝露）
接地电阻	不大于0.5Ω
结构形式	开放式结构，控制系统与本体分离
测试室尺寸	根据型号定（本体）+3M*5M（控制）
操作台	1.8M（宽）1.1M（高）1M（深）
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压的波形为正弦波,波形畸变率<5%

标准型号技术参数
项目	LCG 1M	LCG 2M	LCG 3M	LCG 4M	LCG 5M
电流峰值	0.1～1kA	0.2～2kA	0.15～3kA	0.2～4kA	0.25～5kA
储能能量	30kJ	60kJ	100kJ	200kJ	300kJ
充电电压	20kV	20kV,	30kV	40kV	50kV
等效输出阻抗	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω
被试品残压	6kV,20kV	6kV, 20kV	6kV,20kV	6kV,20kV	6kV,20kV
供电电源	AC220V 32A	AC220V 50A	AC220V 50A	AC220V 100A	AC220V 150A
安装方式	框架式	框架式	框架式	框架式	框架式
