选择性电平表 | ENOC | 当日出货 | ￥155.00/双 |

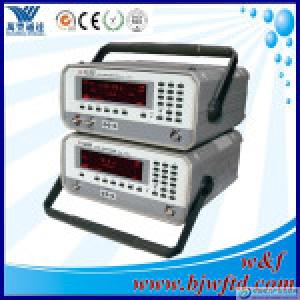

南京中仪电力通信设备有限公司生产的TX5010型数字选频电平表/TX5060型数字电平振荡器采用国际先进数字直接合成技术DDS，以及大规模集成的智能型、全数字化仪表。
产品特点
· 全数字化，高清晰大屏液晶显示器（LCD），汉字图形显示，菜单式操作。
· 发信电平-77.9dB～+20dB具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频通道的测试。
· 收信电平测量范围-100dB～+50dB，显示分辨率0.01dB。
· 备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有dB、dBm、mV三种测量单位，可根据需要切换，直接显示而不用换算。
· 具有25Hz和400Hz两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。
· “AFC”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率。
· 仪表配套使用实现自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有RS232串行接口，数据可存储并上传PC机打印输出。
· 仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗均小于4W。
Ø TX5060型数字电平振荡器主要技术特性
|
输出频率
|
200Hz～1700kHz（平衡600Ω，200Hz～620kHz）
LCD汉字图形显示，菜单式操作，输出频率及电平数字指示。
|
||
|
频率误差
|
±3×10-6±1Hz，分辨率1Hz
|
||
|
输出电平与阻抗
|
不平衡 0Ω -77.9dB～+20dB，允许外接75Ω
75Ω -83.9dB～+14dB （-74.9dBm～+23dBm）
平 衡 0Ω -71.9dB～+20dB
150Ω -77.9dB～+20dB （-71.9dBm～+26dBm）
600Ω -77.9dB～+20dB
|
||
|
频率与电平调节
|
采用数字键或增量上/下键输入，增量调节:频率、电平步长由用户设定
|
||
|
电平显示器
|
LCD汉字图形显示，菜单式操作，电平有数字和模拟棒两种指示，具有dB、dBm、mV 三种单位显示
|
||
|
输出电平误差
|
0dB固有误差：±0.1dB，电平线性误差：±0.2dB
|
||
|
输出信号平衡
|
≥40dB
|
||
|
失真衰减
|
二、三次谐波衰减 ≥46dB； 非谐波杂散衰减 ≥60dB
|
||
|
外形尺寸
|
270mm（宽）×120mm（高）×265mm（深）
|
质 量
|
约2.2kg
|
TX5010型数字选频电平表主要技术特性
|
频率范围
|
宽频测量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz）
选频测量 B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz）
B=400Hz 2kHz～1700kHz（平衡600Ω，2kHz～620kHz）
|
||
|
频率调节
|
数字键或增量上/下键输入，频率误差±3×10-6±1Hz，增量调节步长由用户设定，AFC全频段跟踪，捕捉带 B=25Hz：约±50Hz; B=400Hz：约 ±500Hz；
自动搜索功能，最低可搜索电平-80dB
|
||
|
电平范围
|
选频测量 B=25Hz -100dB～+50dB
B=400Hz -90dB～+50dB
宽频测量 -60dB～+50dB
|
||
|
电平显示器
|
LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01dB，具有dB、dBm、mV 三种单位显示
|
||
|
输入阻抗
|
不平衡：75Ω、∞， 高电平输入：≈30kΩ，平衡：600Ω、150Ω、∞
|
||
|
电平测量误差
|
具有0dB电平自动校正，0dB固有误差：±0.1dB，电平线性误差：±0.25dB
|
||
|
频率选择性
|
B=25Hz 3dB带宽约24Hz; B=400Hz 3dB带宽约400Hz
中频衰减 ≥60dB； 镜象频率衰减 ≥70dB
|
||
|
固有失真衰减
|
≥ 60dB
|
机内固有噪声
|
＜-120dB
|
|
回波损耗
|
≥30dB
|
纵向干扰衰减
|
≥40dB
|
|
外形尺寸
|
270mm（宽）×120mm（高）×265mm（深）
|
质 量
|
约2.4kg
|
