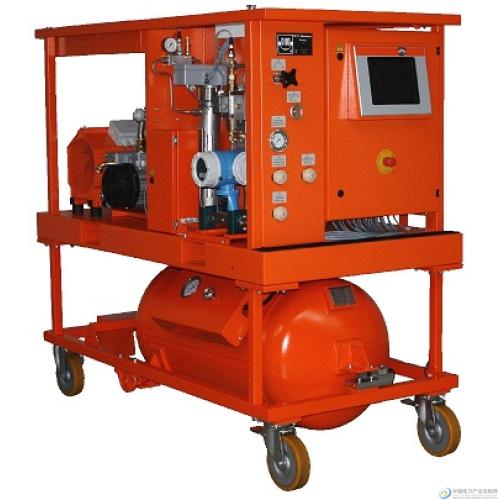

SF6回收装置

1. 采用国外公司先进原理及技术，设计先进，功能齐全，结构合理，操作简洁明了。

2. 压缩系统引进国外压缩技术的半封闭压缩机，该机性能稳定使用寿命比以往大大延长。

3. 抽真空系统采用双级旋片式真空泵，真空速率快，系统中设有防止返回油装置。

4. 净化系统采用美国尼尔公司原理过滤器，过滤器采用双级内置式电加热及内装高效吸咐剂，净化效果更显著(无需频繁更换吸附剂)

5. 装置电气系统三相电源自动确认、调整

6. 装置控制系统最新专利技术的sf6专用仪表和阀门，同类产品仪表球阀更可靠。

7. 贮存系统按用户要求配置贮液罐。

8. 设备采用风冷移动式，可在无外部水源情况下使用。

1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2. 对电器设备中的气体进行回收

3. 对回收和回充的sf6气体进行干燥、净化处理

4. 对sf6电器进行充气

5. 对电器中sf6气体进行压缩液态贮存

主要技术性能指标:

1、形式：移动式、风冷式
2、工作原理

1) 使用压缩机高压冷凝液化sf6气体。

2) 热交换器辅助气体回收和回充

3) 充气时经缓冲－气体充入

3、主要性能及技术参数

1) 装置极限真空度≤133pa(特别要求可≤5pa)

2) 装置抽真空速率55m³/h

3) 装置充气初压力＜133pa(用户要求自定)

4) 装置充气终压力≤0.8m pa

5) 装置充气速率＞6m³／h

6) 装置回收初压力≤0.8m pa

7) 装置回收终压力＜1k pa(标准为≤0.05mp或更高级≤10×133pa)

8) 装置回收压缩机速率14.7m³／h

9) 装置年泄漏率＜1%

10) 装置贮罐最高设计压力4.0m pa(特别需求可定制)

11) 贮罐容积200l(200kg)

12) 贮存方式：常温液态

13) 噪声≤75db声压级

14) 干燥过滤再生方式：真空再生加热活化处理

15) 电源：交流三相380v±10%、50hz

16) 装置总功率＜xxkw

17) 装置重量：400kg

18) 经一次回收后气体湿度为80ppm(50kg为一次处理)

19) 油份控制：＜8ppm，尘埃控制：粒径＜1um(微米)

20) 装置连续无故障运行＞1000小时，累积无故障运行＞5000小时

功能

1. 该设备能对sf6电器抽真空并测定真空度。

2. 该设备能对sf6电器充入sf6气体。

3. 该设备能对sf6电器的气体进行回收。

4. 该设备能对回收的sf6气体净化处理。

5. 该设备存储sf6气体。

装置的主要组成部件

装置的主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件，框架面板、走轮和贮罐等。
