产品简介

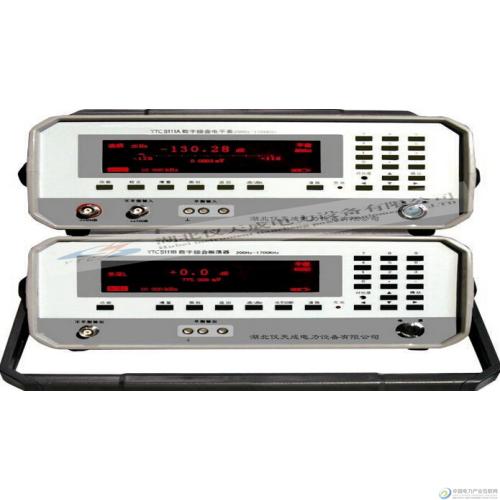

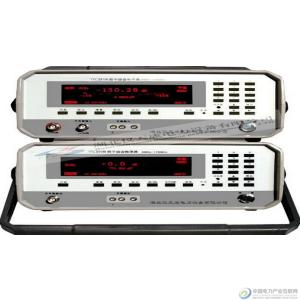

我公司研发生产的YTC5111继电保护高频通道测试仪由YTC5111A型数字综合电平表/YTC5111B型数字综合振荡器组成。
YTC5111A型数字综合电平表是集宽频电平表、选频电平表、杂音仪、阻抗表、频率计于一体的多功能仪表，本仪表和YTC5111B型数字综合振荡器配套可组成继电保护高频通道自动测试仪，完成同步测量、阻抗测量、杂音测量、高频通道近端同步、远程自动对测等功能。是一种新型的全键盘操作、全中文界面、高清晰LCD显示的全数字化智能仪表。
数字综合电平表和数字综合振荡器可独立使用，也可配套组成继电保护高频通道测试仪。适用于300路以下的平衡和同轴电缆FDM系统以及无线链路和卫星系统的基带电平测量，由于振荡器的高电平输出（＋20dB）和电平表的高电平输入（＋50dB）测量，仪器特别适用于电力载波和电力线保护设备的测试。例如高电压输电线路、变电站等场所的电力线载波通道进行衰减、串杂音等高频参数测试，以及电力通信结合设备高频阻波器、结合滤波器、高频电缆的开通维护测试。
产品别称：通道测试仪，高频通道测试仪，继电保护高频通道测试仪。
产品特征
1.全数字化，高清晰大屏液晶显示器（LCD），汉字图形显示，菜单式操作。
2.发信电平-77.9dB～+20dB具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频通道的测试。
3.收信电平测量范围-100dB～+50dB，显示分辨率0.01dB。
4.备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有dB、dBm、mV三种测量单位，可根据需要切换，直接显示而不用换算。
5.具有25Hz和1.74kHz两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。
6.“AFC”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率。
7.仪表配套使用实现自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有RS232串行接口，数据可存储并上传PC机打印输出。
8.仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗均小于4W。
规格参数
YTC5111A型数字综合电平表主要技术特性
| 频率范围 | 宽频测量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz） 选频测量 B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz） B=1.74kHz 2kHz～1700kHz（平衡600Ω，2kHz～620kHz） |
||
| 频率调节 | 数字键或增量上/下键输入，频率误差±3×10-6±1Hz，增量调节步长由用户设定，AFC全频段跟踪，捕捉带 B=25Hz：约±50Hz; B=1.74kHz：约 ±500Hz； 自动搜索功能，最低可搜索电平-80dB |
||
| 电平范围 | 选频测量：B=25Hz -100dB～+50dB； B=1.74kHz -90dB～+50dB 宽频测量：-60dB～+50dB |
||
| 电平显示器 | LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01dB，具有dB、dBm、mV 三种单位显示 | ||
| 输入阻抗 | 不平衡：75Ω、∞， 高电平输入：≈30kΩ，平衡：600Ω、150Ω、∞ | ||
| 电平测量误差 | 具有0dB电平自动校正，0dB固有误差：±0.1dB，电平线性误差：±0.25dB | ||
| 频率选择性 | B=25Hz 3dB带宽约24Hz; B=1.74kHz 3dB带宽约1.74kHz 中频衰减 ≥60dB； 镜象频率衰减 ≥70dB |
||
| 杂音测量 | 采用1.74kHz等效杂音带宽，单位dBp或dBmp | ||
| 阻抗测量 | 20Ω～1200Ω（模值），显示分辨率0.1Ω | ||
| 自动测量 | 近端单机环测；远端双机同步测试 | ||
| PC 机接口 | RS232 | ||
| 固有失真衰减 | ≥ 60dB | 机内固有噪声 | ＜-120dB |
| 回波损耗 | ≥30dB | 纵向干扰衰减 | ≥40dB |
| 外形尺寸 | 270mm（宽）×120mm（高）×265mm（深） | 质 量 | 约3kg |
YTC5111B型数字综合振荡器主要技术特性
| 输出频率 | 200Hz～1700kHz（平衡600Ω，200Hz～620kHz） LCD汉字图形显示，菜单式操作，输出频率及电平数字指示。 |
||
| 频率误差 | ±3×10-6±1Hz，分辨率1Hz | ||
| 输出电平与阻抗 | 不平衡 0Ω -77.9dB～+20dB，允许外接75Ω 75Ω -83.9dB～+14dB （-74.9dBm～+23dBm） 平 衡 0Ω -71.9dB～+20dB 150Ω -77.9dB～+20dB （-71.9dBm～+26dBm） 600Ω -77.9dB～+20dB |
||
| 频率与电平调节 | 采用数字键或增量上/下键输入，增量调节:频率、电平步长由用户设定 | ||
| 电平显示器 | LCD汉字图形显示，菜单式操作，电平有数字和模拟棒两种指示，具有dB、dBm、mV 三种单位显示 | ||
| 输出电平误差 | 0dB固有误差：±0.1dB，电平线性误差：±0.2dB | ||
| 输出信号平衡 | ≥40dB | ||
| 失真衰减 | 二、三次谐波衰减 ≥46dB； 非谐波杂散衰减 ≥60dB | ||
| 配套测试 | 与YTC5111A连接可组成阻抗、继电保护高频通道测试仪 | ||
| 外形尺寸 | 270mm（宽）×120mm（高）×265mm（深） | 质 量 | 约2.2kg |
