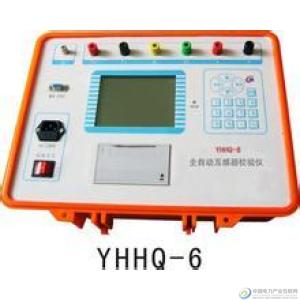

产品描述
该互感器校验仪作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；该互感器校验仪能在5%定额工作电流（电压）下进行测试。
另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器现场测试仪，此时该互感器校验仪能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。
产品别称：互感器测试仪、互感器现场测试仪、全自动互感器测试仪、互感器校验仪、互感器现场测试仪、互感器现场校验仪。
1.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
2.全中文操作界面，界面美观；
3.百分表、比差、角差采用特大字体显示，方便用户观测；
4.完全满足JJG314-1993和JJG314-1994要求，自动采样；
5.自动判断极性错误，变比错误；
6.上位机软件具有虚拟仪器开放功能；
7.彻底解决S级测量问题；
8.自动切换量程；
9.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。
10.功耗：< 15VA（不带微型打印机）
< 25VA（带微型打印机）
11.谐波抑制比: > 40db
1、设备使用环境
（1）温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m
电源频率:50Hz±0.5 Hz
电源电压:220V±5V
（2）测量范围:
同相分量(%) :0.0001～200.0 分辨率:0.0001
正闪分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω) :0.0001～20.0 分辨率:0.0001
导纳(ms) :0.0001～20.0 分辨率:0.0001
（3）基本误差:
同相分量:ΔX=±（X×2%＋Y×2%±Dx）(有1级可选)
正交分量:ΔY=±（X×2%＋Y×2%±Dy）(有1级可选)
“X”、“Y”——仪器的显示值
“Dx,Dy”——仪器的量化误差
Dx=2,Dy=5
（4）百分表:1.5级(有1级可选)
2、工作范围：
（1）电流 ：（1%－149%）In （In =5A）
（5%－149%）In （In =1A）
（2）电压 ：（5%－149%）Un （Un =100V，150V，100V/）
（5%－149%）Un （Un =100V/3）
3、工作负荷：
（1）电流：TO对TX＜0.12Ω cosΦ=1
（2）电压：a对x＜0.25VA （100V）
