产品描述
一、产品概述

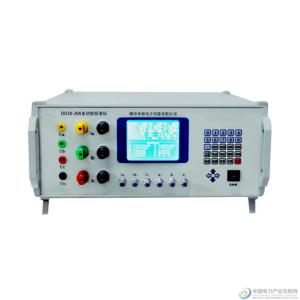

DO3020A型多功能校准仪，是根据国家标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。
二、主要特点
1、数字调频、调相、调幅、智能化设计、操作由键盘控制；
2、电压、电流输出具有恒压、恒流特性，定频、定相功能；
3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；
4、直流输出与交流输出分开；
5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；
6、背光式液晶显示直观明了；
7、采用编程方式电表进行检验，直接显示误差并打印测试结果；
8、具有除电能表外的软件修正标准表功能。
三、主要技术参数
本仪器适合在周围气温0℃～40℃；相对湿度80%以下的环境中工作，使用交流220V±10%供电，电源频率50Hz±5Hz，最大消耗功率不大于150W。
1、输出电压档：30V、100V、200V、400V、600V
2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A
3、输出频率范围：45～65Hz
4、输出相位调节：0～360°
5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°
6、输出波形失真度：电压、电流波形失真度<0.5%
7、直流电压与交流电压相同并增加直流75mv档
8、直流电流与交流电流相同并增加直流1mA档
9、输出直流电压、电流纹波为≤1%
10、输出电压、电流、功率稳定度为0.02%/2（分钟）
11、输出电压、电流表准确度0.1%
12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA
13、外形尺寸：350宽430×高190×深350（mm）
14、整机重量：25kg
