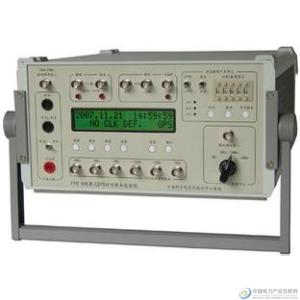

供电公司、送变电公司、发电厂。
◆ 对电力网带有时间标记的自动化系统、计算机数据交换网、事件顺序记录装置、故障录波器、微机
继电保护装置等进行定期或不定期的测试校验。
◆ 集GPS时间基准源、频标源、时间测量、IRIG-B时间码产生与解调解码、脉冲延时(移相)和空接
点脉冲测试等多元模块为一体,具有多功能、综合型、智能化、便携式的特点。
2 功能
2.1 时间测量功能-有分辨率为0.1微秒的时间间隔测定器,可测定钟差或脉冲信号(TTL电平或空接
点)的时差(时间间隔),以此完成时钟设备定时精度校验。
2.2 IRIG-B 时间码解调解码功能-可对外部输入的B(DC)码(TTL/RS422/RS232接口)或B(AC)码解
调解码,输出B码1PPS解调秒供测试,形成B码钟年月日时分秒输出并显示。以此完成外部时钟装
置IRIG-B码各种输出接口正确性的检验。
2.3 IRIG-B时间码产生功能 - 输出IRIG-B码。其中B(AC)交流码,600Ω平衡输出;B(DC)直流码输
出三路,分别为TTL、RS232和RS422接口。以此检验外部装置B码输入接口。
2.4 随机事件空接点脉冲发生时刻的测量记录功能 - 可输入三路常开和一路常闭“空接点”信号。
记录、显示与输出该接点闭合或断开时刻。机内独立电源为“空接点”测量提供四种直流电压-
220V/110V/48V/24V ,可由开关选择,四个LED灯指示当前选择的电压。
2.5 空接点脉冲宽度测量功能-利用一路常开和常闭输入端子分别输入同一个脉冲信号,记录该脉冲
前沿和后沿的触发时刻,就可以计算出输入脉冲的宽度。
2.6 脉冲时延(移相)功能-可对本机内部的脉冲信号(1PPS /1PPM)选择数字式延时(移相)或不
延时(不移相)、单次或连续延时(移相),输出测试用“空接点”脉冲信号四路。且各路输出
信号的延时量可分别通过四个按键和一个六位拨码开关的组合预设。
2.7 显示功能-
2.7.1 2×20字符带背光液晶字符显示屏,第一行直读显示年月日时分秒实时北京时间。
2.7.2 通过按键操作可分别选择显示屏第二行的显示内容:
① 显示时间测量的结果—时间间隔(钟差或相位差)和当前接收到的卫星个数。
② 显示输入的IRIG-B时间码解调解码后生成的B码时钟(B码传输的年月日时分秒)。
③ 翻页显示3路外部事件发生的时刻—时、分、秒、毫秒、微秒。分辨率1微秒。
2.7.3 共有17个LED灯分别指示各自单元的工作状态。
2.8 机内设有GPS可控10MHz的高精度频率标准。
2.9 两个RS232接口输出:-实时北京时间,-钟差(时差),-IRIG-B码钟的时、分、秒、年、月、
日,-3路外部随机事件发生时刻的时分秒、毫秒、微秒。
2.10 输出TTL接口1PPS(GPS)、1PPS(本地钟)、1PPS(B码秒)、1PPM(GPS)各一路。
3 技术指标
3.1 接收L1波段CA码。天线长30米,可定制到40-180米。同时跟踪12颗GPS卫星。
3.2 1PPS(GPS)脉冲输出准确度:UTC±0.1μs。
3.3 四路延时/不延时输出脉冲宽度为150~180ms。在用1PPM输入时,输出的延时量设置范围
0~59990.0毫秒。在用1PPS输入时,输出的延时量允许设置范围0~990.0毫秒。
3.4 输入的常开(外部正脉冲上升沿触发)或常闭(外部正脉冲下降沿触发)接点所形成的触发脉冲
的周期不小于6秒。这是为防止开关触点的抖动而特别设定的。
3.5 机内GPS频标准确度:1×10-8。特别要求可选定。
3.6 时间间隔测定器的分辨率0.1微秒。事件记录的时刻分辨率1微秒。输出的IRIG-B码时间同步准确
度:B(DC)码1微秒;B(AC)码8微秒。
