CL3503D三相电能表走字耐压试验装置详细介绍：
用途
适用于各省（市、区）电力公司计量测试中心、供电公司计量部门、电能表和电测仪表检定装置生产企业
简介

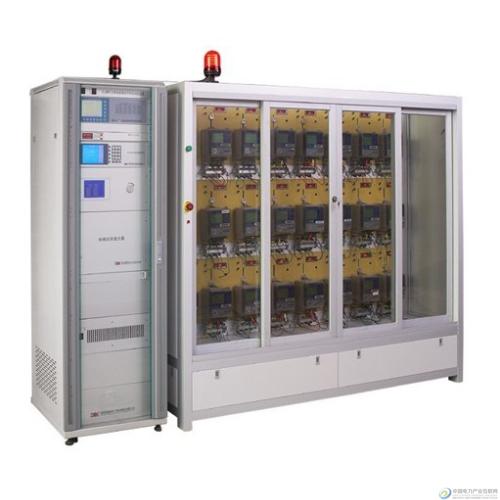

CL3503D 三相电能表走字耐压试验装置是深圳市科陆电子科技股份有限公司研制生产的具有高科技含量的三相电能表走字、耐压试验于一体的装置。产品配备了本公司研制生产的CL309程控三相功率源、CL3115三相多功能标准表、CL3503走字耐压试验装置控制器、CL2038A耐电压测试仪和三相电能表走字耐压试验软件平台，既可通过控制器进行手动控制试验，也可通过计算机进行控制管理，具有检验项目齐全，自动化程度高，输出范围宽、功率大、失真小、稳定度高等优点。
CL3503D主要特点
■ 走字、耐压试验过程自动进行；
■ 采用电子式大容量功率源，输出电压、电流、相位可以随意设置；
■ 配备0.05级三相标准表，除可测量电能外，还可测量电压、电流和功率；
■ 具有输出电压短路、输出电流开路和过载保护功能，自动监测违规操作；
■ 设置急停按钮，方便快速切断装置电源；
■ 输出电压、电流采用闭环控制，保证低漂移及年稳定度；
■ 采用动态负载自动调整，降低负载调整率；
■ 大屏幕LED汉字显示，字符大，视角广，显示清晰、直观；
■ 提供RS232和RS-485接口,可与PC机或笔记本电脑连接进行检定和进行档案管理；
主要功能
适用于三相四线有功、三相三线有功、三相四线无功、三相三线无功电能表的走字、耐压试验。
CL3503D走字试验
■ 装置支持多种通信规约多功能电能表走字试验，能实现多功能表和复费率表的全编程自动走字试验，在任意费率和时段按设定自动切换走字电流负荷点和功率因数点模拟实际电网运行情况，并通过RS485接口自动读取多功能表的起始示值计算走字误差(多功能时选配，由PC管理软件完成)；
■ 能按规程要求对各类三相电能表进行正功率和逆功率定时、定量两种走字试验；
■ 定时时间可在1分钟～99小时59分钟之间任意设置；
■ 电量从0.01～2000.00度任意设置，支持混合走字方式；
■ 可收集、存储、显示当前各表位的走字电能度数(脱离管理软件走字时只支持DL/T-645规约电能表)；
■ 可按参照表法或标准表法对不同电表常数的电能表同时进行走字试验(PC管理软件完成)；
■ 走字功率因数点：cosφ/sinφ=0.8C、0.5C、0.25C、1、0.25L、0.5L、0.8L。
耐压试验
■ 可设定耐压试验电压100～5000V；
■ 可设置耐压时间，999秒；
■ 可设定耐压门限：0.5-100mA±5%；
■ 可实现被检表电压/电流回路对地进行耐压试验,提供＜50V辅助端子接地端口；
■ 对耐压试验不合格的电能表能及时从高压回路中切除并指示；
■ 对试验不合格的电能表的表号和试验项目有指示及记忆功能；
■ 能显示高压输出值和当前耐压试验进行时间，试验结束后自动切断高压，并显示不合格电能表；
■ 耐压试验过程中有声光报警；
■ 装置具有安全防护门，配装电气辅助触点，防止柜门未关闭而输出高压。
CL3503D技术指标(RD：读数 RG：量程)
电压电流量程
输出电压档位 57.7V、100V、220V、380V
输出电流档位 0.01A、0.025A、0.05A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A
输出负载容量
电压输出 由表位数决定，≥15VA/表位
电流输出 由表位数决定，≥25VA/表位
相序
输出三相电压，电流应为正相序
电压电流调节
调节范围 （0%～120%）×量程
调节细度 10%、1%、0.1%、0.01%
相位调节
调节范围 0°～360°
调节细度 10°、1°、0.1°、0.01°
频率调节
调节范围 45Hz～65Hz
调节细度 1Hz 、0.1Hz 、0.01Hz、 0.001Hz
输出功率稳定度
装置调定的输出功率在100s内相对于量程的变化量≤0.02%
输出电压电流波形失真度
装置输出电压、电流失真度（线性负载）≤1 %
三相电量对称性
任一线电压和相电压与其平均值之差不大于0.5%；
各相电流与其平均值之差不大于1%；
每个相电流与对应相电压之间的相位差之差不大于2°
本系列产品为0.1级，表位数有12表位、24表位等，也可按照用户要求设置。
结构尺寸：CL3503F-24 长2259mm 高1800mm 宽700mm；单台架
其他指标
工作电源 3×220/380V±15%，50Hz±10%
工作温度 20℃～25℃
相对湿度 ≤95%
|
