1 变频器专用滤波器简介
变频器专用滤波器是一种适用于0.4kV系统使用的无源滤波器,是广东光达电气有限公司自主研发,由进出线电抗器和容量匹配的电容器构成。其创新设计能够实现消除,所有三相6脉整流变频器负载产生的谐波电流的功能(实现THDi≤10%,通常为8%,或满足谐波抑制标准要求)。它由电容器、电抗器、风机等组成。
3 变频器专用滤波器性能特点

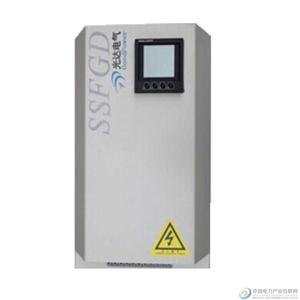

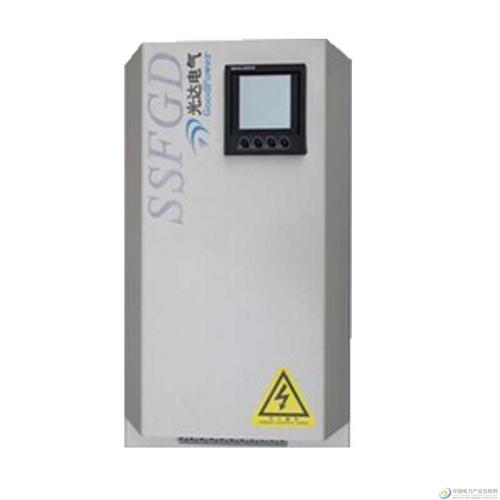

柜式滤波装置图 立式滤波器 卧式滤波器
Ø 减少了注入系统的谐波损耗,从而节约了电能
Ø 适用于各种6脉整流器的设备,确保谐波电流畸变率THDI<10%
Ø 在SSFGD变频滤波器装置的输入端电流总畸变率(THD)符合IEEE519和GB17625电流谐波限值标准。
Ø 在正常的负载范围内,功率因数保持在超前0.95~0.98之间
Ø 减少了变频调速产生的无线电传导的干扰
Ø 滤波能力80%以上
Ø 变频器匹配使用效果好,体积小,较适宜就地无功补偿
4 低谐波变频器配套组合简称变频滤波器
隔离滤波器 变频器 输出滤波器
4.1系统构成
Ø 变频器:
是将工频电源转换成任意频率、任意电压交流电源的一种电气设备,变频器的使用主要是调整电机的功率、实现电机的变速运行。
Ø 隔离滤波器:
安装在变频器输入侧与电源之间,主要用于抑制变频器产生的传导干扰和无线电干扰,同时具备共模和差模抑制能力。用于对电磁环境要求较高的场合,防止变频器工作时,变频器输入端对电网和其他数字设备产生的干扰。
Ø 输出(正弦)滤波器:
安装在变频器输出侧与电机之间,减小输出电流中的高次谐波,抑制变频器的输出侧的浪涌电压,减小电机由高频谐波引起的,附加转矩,电机噪音。
4.2 变频器常见问题分析
4.3组合作用
Ø 隔离滤波器
1. 降低主电源谐波和换相缺口;
2. 保护驱动装置电力电子元器件不受主电源尖峰电流冲击;
3. 抑制变频器馈入配电母线的谐波;
4. 提高用电功率因数,避免大量的无功往复;
5. 提高系统可靠性。
Ø 变频器
1. 变频节能调节:电机的运转速度,提高有功功率的利用率,避免多余的有功功率消耗,实现变频节能。
2. 功率因数补偿节能:变频器内部滤波电容具有补偿作用,避免无功功率增加线损和设备损耗,稳定线路末端电压,提高电机效率。
3. 软启动节能:电机硬启动对电网和负载造成严重冲击,很大的启动电流带来很大的有功损耗,而软启动启动电流从零开始,平滑启动,启动节能。
Ø 输出(正弦)滤波器
1.有效降低IGBT输出的高频谐波;
2.抑制dv/dt, 保障电机使用寿命;
3.减小电机由高频谐波引起的附加转矩及损耗, 减小电机振动、噪音和温升;
4.可在变频器和电机间使用更长的电缆
5.提高系统可靠性
4.4选型范围
1.额定低压:4 0 0 V
2.额定频率:5 0 H z
3.接法:三相三线或三相四线
4.额定功率:5 . 5 k W,7 . 5 k W,1 5 k W,2 5 k W,3 5 k W,5 5 k W,
5.额定功率:7 5 k W,1 0 0 k W,1 5 0 k W,2 0 0 k W,2 7 5 k W
5 5 变频器专用滤波器常见应用场所
ØUPS电源串联滤波器
Ø变频器专用滤波器
Ø整流器串联滤波器
Ø充电桩谐波治理器
Ø空压机配套滤波器
Ø蓝宝石炉滤波器
Ø单晶硅炉滤波器
Ø多晶硅炉滤波器
Ø工业炉谐滤波器
|
|
6产品选型
7产品安装接线原理图
845KW变频器案例分享:广东正吉电子科技有限公司
8.1 项目基本情况:
Ø(电压浮动:380V~400V):可以正常运行
Ø(电流波动:30A~68 A):产品设计30 A内可以长期使用,68A只能运行2~3分钟。
Ø(谐波电流含量高,总畸变率为69%~149%):谐波电流控制在20%以下。
8.2 方案设计依据
Ø测试人员:吴军营
Ø测试仪器:Fluke CA8334
Ø测试时间:2012年10月15日
Ø测试装置:单台45KW变频器
Ø负荷为:电机(新缰石油抽油机地试验结果)
8.4变频滤波器效果数据统计对比分析
Fluke检测显示
|
投入前
|
投入后
|
节能效果显卓
|
参考标准GB17625/IEEEE519
|
总电流最大值
|
32A
|
18.96A
|
13A
|
|
电流谐波畸变率
|
102.4%
|
5.1%
|
90%
|
15%
|
电流谐波5次
|
72.2%
|
3%
|
97%
|
10.7%
|
电流谐波7次
|
50%
|
1%
|
99%
|
7.2%
|
电流谐波11次
|
15%
|
1%
|
99%
|
3.1%
|
功率因数
|
0.69
|
0.99
|
符合国标
|
0.90
|
9相比普通无源滤波器有什么优势?
Ø产品选型简单:只需提供,用电设备的电压、功率和频率即可。
Ø由于具有较小的容性无功功率,适用于发电机及电机空载运行
Ø无须投切元器件
Ø不与供电系统发生谐振
Ø不吸收上级谐波电流
Ø输出电压稳定
10产品销售服务和质量保证
Ø免费培训,变频滤波器维护人员
Ø一年内变频滤波器配件损坏,免费更换
Ø出现问题24小时内安排人员到达现场解决问题
Ø保质期后,所有变频滤波器组成配件更换比市面价格优惠10%(永久生效)
Ø产品没有达到预期效果,30天无理由退换货(我们的承诺,我们负责)
11公司资质证书
12企业整体优势
Ø领先的行业研发实力(自主研发,取得消谐和滤波高新技术产品证书)
Ø产品专业化、精细化(3C认证,ISO9000认证,产品检验报告)
Ø数项专利,技术行业领先(专利产品,国家权威专利证书12项)
Ø专业的产品质量技术管理团队。(质量A级企业证书,电力诚信企业证书)
Ø先进的质量检测设备。(进口Fluke1735谐波测试仪 Fluke8335,Fluke8334等)
Ø完善的质量管理系统。(CQC认证,ISO质量管理体系)
Ø严格的产品检测控制流程。(中高级电工技术检验员,中高级工程师管理人员)
Ø专业设计行业项目解决方案(案例:中天创展,佛冈县圻鑫五金,金型重工)
Ø专家服务(包括方案设计、产品定制、电能诊断、系统分析等)
