订货号 | 产品名称 | 品牌 | 预计出货日 | 现价 | 数量 |
---|---|---|---|---|---|
对比 SN_F9D053482E8A |

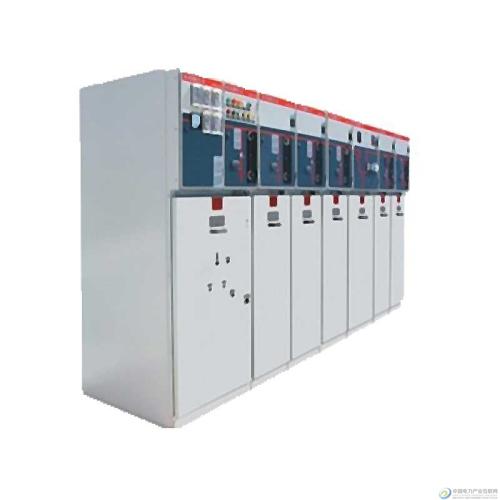

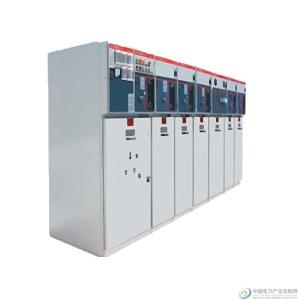

环网柜 箱变式环网柜 封闭式环网柜 HXGN15-12(FR) | 其他 | 当日出货 | ¥155.00/双 |
加工定制 | 是 | 品牌 | TYSON | 型号 | HXGN15-12(FR) |
结构形式 | 固定式 | 额定电压 | 12(kV) | 额定频率 | 50(Hz) |
母线额定电流 | 3150(A) | 产品认证 | ccc |
概述:
自1900年法国两位化学家M oissa和Lebeu成功地将六氟化硫气体(SF6)合成,现SF6已经成功地用作高压开关及其设备的绝缘和灭弧介质。而XGN15-12型环网柜更是其优异性的体现,XGN15-12型环网柜是新一代以六氟化硫负荷开关作为电源支配件,而整柜采用空气绝缘的中压开关柜。
HXGN15-12(FR)箱型固定式户内交流金属封闭开关设备,XGN15-12(FR)箱型固定式户内交流金属封闭开关设备,系10KV三相交流50HZ供电系统的成套配电装置,是新一代SF6开关柜,具有摸块化结构,可扩展的特点.主要用于环网供电和终端供电,也适用于装入预装式变电站使用.
本开关柜内装配专门设计的SF6负荷开关,具有双断口,三工位,旋转式动触头,以SF8气体为灭弧介质,动触头置与加强结构的压铸环氧树脂外壳中.电气性能稳定,符合最严格的远行要求.
柜体用敷铝锌钢板,由数控机床加工而成,机械强度高,外形美观,广泛适用于城市电网的建设和改造,以及各大工矿企业,住宅小区、医院、学校、公园等高层建筑的配电系统,作为接受和分配电能之用。是国家经贸委两网改造重点推荐的产品。本环网柜采用金属封闭式结构,主开关位于柜体上部固定安装。整个环网柜可分成上下两个部分,柜上的上部是母线室、开关室、仪表室,下部为电缆室。电缆室,主要用于电缆联接,用单芯和三芯电缆,可以很方便地进行联接,同时宽裕的空间还可以容纳熔断器、避雷器、电流互感器、下接地开关等元件,柜门设有观察窗和安全联锁装置。柜体上部的三相主母线为水平布置,贯穿整排开关柜。仪表室可装置回路、计量仪表、保护继电器、辅助开关和带联锁的操作机构。
1、负荷开关为整体密封式结构,集负荷开关、隔离开关、接地开关为一体,被密封在一个充满SF8气 体,相对压力为0.04-0.05MPa,符合“封闭压力系统”的绝缘箱体内。
2、三位一体功能:负荷开关满足切负荷、隔离、接地的功能。
3、操作安全;
*开关只能处于“闭合”、“断开”、“接地”中的一个位置,具有防止误操作的自然闭锁和功能。
*开关绝缘箱体设有安全隔膜,具有向后定向排逸释压功能。
*开关外壳设有两个热热塑性材料的窗口,以便观察。
*内含电压指示器。
*采用卷簧操作机构,性能稳定。
4、优异的灭弧和开断功能:
*组合电器额定转移电流开断能力为1700A。
*零表压下的开断、关合能力强。
*SF6气体优异的灭弧性能。
*电寿命长。
5、优异的绝缘性能:
*SF6气体优异的绝缘性能。
*绝缘箱体采用环氧树脂自动压力凝胶技术(APG)制造,强度高,绝缘性能好,裕度大。
*极好的密封性能,相对年漏气率≤0.5%。
6、开关模块化设计,结构更紧凑,同一开关适用于不同应用场合,并易于安装。
7、加快电动机构,可实现“三遥”功能。
8、符合GB3804、GB16926、IEC60265-1,IEC420等标准
用途:
XGN15-12型环网柜适用于交流50HZ,12kV的电力系统中,作为过流保护及电源支配。
