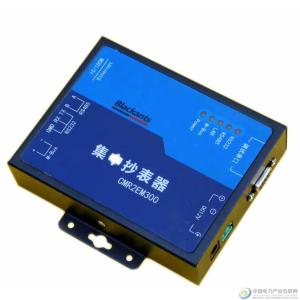

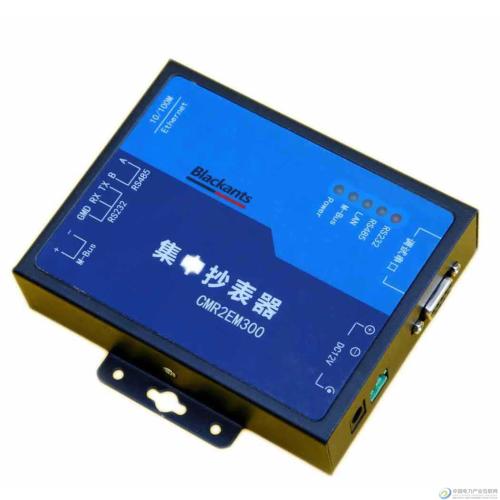

MBUS集中器

   黑蚂蚁节能技术有限公司研制的CMR系列MBUS集中器主要应用在远程抄表行业，实现了热计量表集抄，水表集抄，电表集抄，燃气表集抄，数据远传等功能。广泛应用于热力、电力、水利、天然气等行业。其提供MBUS总线接口，适用于接口形式为MBUS从机的设备。

质量保证：

      黑蚂蚁的核心竞争力之一就是全方位的质量保证。不论是研发、生产、业务营销、技术服务。黑蚂蚁都坚持为客户提供最好的产品和服务。黑蚂蚁坚持高标准的质量检测方针，产品返修率低于0.5%。黑蚂蚁更提供2年质保。确保用户用的更安心、毫无后顾之忧。

产品功能和技术特点：

1、主控系统采用高性能ARM处理器，使用了实时操作系统。主板进行了防雷击、抗干扰处理。

2、MBUS集中器提供多种数据传输方式，上行支持GPRS、CDMA、以太网、RS485和RF通讯，可任选其一。

3、MBUS集中器提供多种产品型号，包括单路、多路等。多路MBUS集中器最多支持4通道，每通道最大支持150台MBUS从机。

4、MBUS集中器同时支持188协议和1434协议，支持十几种国内外主流热量表。包括卡姆鲁普（Kamstrup）、西门子、兰吉尔（Landis+Gyr）、恩乐曼、埃创、非特拉、天罡、伟岸、瑞纳、爱拓利、真兰、荷德鲁美特、丹佛斯等公司生产的热量表、水表等。

5、MBUS集中器分为透传模式和智能抄表模式，当使用智能抄表模式时，最大可存储10年的抄表数据，可以设置自动采集频率，自动上报数据。有故障上报功能，支持脱机工作。当使用透传模式时，MBUS集中器不做协议处理，仅仅提供通讯转换功能。

6、提供多种二次开发接口，可以方便接入第三方抄表系统。详细参见《M-Bus集中器与服务器的通讯协议v1.0.pdf》、《MBUS集中器DLL接口.pdf》、《MBUS集中器-485通讯协议V1.0.pdf》。

7、MBUS集中器免费提供配套软件，软件功能强大，可以读取、下载表ID信息，读取历史数据等功能。

产品选型：

1.1 产品概述
CMR（Concentrated Meter Reading）集中抄表器主要应用在远程抄表行业，实现了热表集抄，水表集抄，电表集抄，燃气表集抄、数据远传等功能。广泛应用于热力、电力、水利、天然气等行业。其提供M-BUS 总线和RS485 总线接口，适用于接口形式为M-BUS从机或RS485 从机的设备。
1.2 产品特点
* 主控系统采用高性能ARM 处理器，使用了实时操作系统。主板进行了防雷击、EMC抗干扰设计。
*提供多种数据传输方式，上行支持GPRS（RS232 与DTU 连接）、以太网、RS485 通讯，可任选其一。
*支持在线远程升级，支持在线远程管理和维护。
* 支持多种国内外主流水表、电表、热表、燃气表，同时支持CJ/T 188 协议、EN1434协议，Modbus 协议。
* 可同时支持RS485 总线和M-BUS 总线的仪表设备。
* 支持定时自动抄表，支持自动解析协议，支持离线脱机工作，支持本地数据存储，支持故障上报功能。

*提供多种二次开发接口，可以方便接入第三方抄表管理系统。
*免费提供配套软件，软件功能强大，可以设置工作参数，读取、下载表ID 信息，读取历史数据等功能。

1.3 工作原理
集中抄表器由主控制器，M-BUS 模块，RS485 模块、通讯模块（GPRS（RS232 与
DTU 连接）、以太网、RS485 三种可选择其一）、电源管理模块组成，针对热力、电力、
水利、天然气等行业实现了抄表、数据远传功能。

1.4 技术参数
处理器及存储器 32 位工业级处理器；

工作电流电压
电压：DC12V
电流：1.5A
工作模式：1.8W
正常模式待机：0.6W
低功耗模式待机：0.3W
工作温度-20℃-70℃
工作湿度5-90%（非结露）
接口类型
接线端子（5.08mm 间距）；DB9 母头；
有线以太网型号：RJ45；
尺寸125mm*100mm*30mm
包装机器为铁壳，可选配不锈钢防水壁挂机箱。
质保：2年
