产品规格书
名称:WiFi多点控制器
型号:WF200


一、产品概述
1、产品组成
序号
|
名称
|
说明
|
1
|

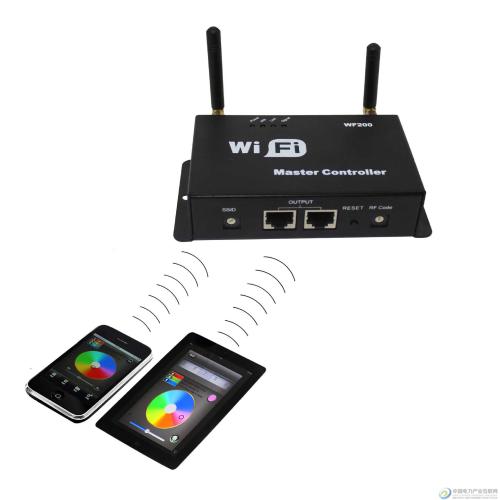

WF200控制器
|
整个产品的核心,负责接收控制信号和控制LED设备
|
2
|
光盘
|
包含ios操作系统和安卓操作系统的手机软件
|
3
|
说明书
|
产品使用方法详细说明
|
2、产品概述
WiFi-LED控制器是继传统带有的红外、射频技术的控制器基础之上,应市场需求,客户的需要而诞生的,它是一款集成市场上最新的wifi技术的控制器。它使得LED的控制更加方便,更加人性化。我们可以用一个安装了控制软件的手机(安卓系统或者IOS系统)来遥控LED灯,这也正是每个客户的心声!
利用WiFi技术可以使我们的控制范围更广阔,可以挣脱狭小空间的束缚,在建筑里面可以遥控50米远,在室外的话就可以遥控100米以上了。
二、技术参数
1、软件技术参数
1、名称:Magic Color 2.0
2、运行平台:安卓版本支持安卓系统,ios版本支持ios系统,设备必须带有WiFi功能
3、语言:英文
4、类别:通讯
5、其它:免费、无插件
2、控制器技术参数
1、工作电压:DC5~24V
2、工作温度:-20-60℃
3、工作功耗:﹤1W(12V)
4、输出:无线控制信号(433MHz)和有线控制信号
5、包装尺寸:L215*W165*H55(mm)
6、外形尺寸:L107*W65*H30(mm)
7、净重:276 g
8、毛重:369 g
9、接收灵敏度:802.11b DSSS(-5dBm),802.11b CCK (-10dBm),802.11g OFDM(-15dBm)
三、Magic Color 2.0使用说明
1、安装MagicColor 2.0
首先确定你的电脑已经安装iTunes,若未安装请先下载最新版iTunes,安装完成后,在应用程序里搜索“MagicColor 2.0”,下载安装。
2、连接WiFi控制器
连接WIFI控制器,打开手机wifi连接请确定连接的WIFI SSID为:” LN*** ”(LN001-LN016)。


2、软件设置
点击SETUP按钮,进入设置界面,SETUP -> WiFi Controller ->WF200 -> RUN Mode(CDMode、CTMode、DIMMode)、Slave Controller(设置分控对应的地址及位置)。

① 仿真开关
打开时软件进入仿真界面,此时不需要连接控制器,方便软件演示。关闭时进入联机控制状态。
② 声音开关
打开关闭触摸提示音。
③ 单选按钮
选择当前需要控制的设备。
④ 参数设置
点击WF200进入,次控制器的设置页面;

Run Mode:
选择当前的运行模式。当分控接入RGB灯条是选择“CDMode”,色温灯条选择“CTMode”,单色选择“DIMMode”。
Slave Controller:
分控地址及位置参数设定,最多支持16个分控地址。
3、软件操作


① 站点号
ALL:所有站点同步控制;
0-F:分控站点号,对选中的站点单独控制,其它站点不受控制。
② 站点位置
当前控制站点的位置(setup里设置的站点位置)。
③ 开关键
ON/OFF,遥控LED之前,打开开关键。点击OFF后就关闭LED设备
④ 色盘
色盘在三种模式页下功能完全不同:CD模式页下他是来调节颜色,CT模式页下它是来调节色温的,DIM模式页下它是来调节亮度的。
⑤ Mode键
控制器内置模式切换。
⑥ 速度/亮度
静态模式调节输出亮度,动态模式调节速度。
⑦ 色盘颜色值
显示当前的颜色值。
四、LED-WiFi控制器使用说明
1、工作状态说明
指示灯
|
功能表
|
Power
|
电源指示灯,常亮表示供电正常
|
Wifi
|
空闲时常亮,有wifi数据进去闪烁,配置wifi的Ssid关闭
|
Link
|
有数据接收到开始闪烁
|
Signal
|
主机与分机通讯时闪烁
|
接口说明


1、 主控器SSID设定;
通过编码开关(SSID)来进行设置LED-WiFi控制器SSID号,对应表如图示。从0到15一共16个编号,对应的SSID如下表所示。也就是说用我们的产品在同一小区域可以设置16个互相隔离的局域网,一旦拨码开关被拨动变化后,SSID号就立即被修改,所以你要注意你的手机需要重新搜索连接。
编码
|
SSID
|
编码
|
SSID
|
0
|
LN001
|
8
|
LN009
|
1
|
LN002
|
9
|
LN010
|
2
|
LN003
|
A
|
LN011
|
3
|
LN004
|
B
|
LN012
|
4
|
LN005
|
C
|
LN013
|
5
|
LN006
|
D
|
LN014
|
6
|
LN007
|
E
|
LN015
|
7
|
LN008
|
F
|
LN016
|
2、 主机信号输出端;
主机控制信号输出。若用户不使用无线控制或者距离较远时,此接口为同步信号输出口。

管脚定义:
序号
|
功能
|
1
|
A(Data+)
|
2
|
B(Data-)
|
3
|
-
|
4
|
-
|
5
|
-
|
6
|
-
|
7
|
GND
|
8
|
GND
|
1、 主控器复位键;
恢复出厂设置。长按此键10秒以上恢复出厂设置密码。
2、 主机发射频率设定。
通过编码开关(RF Code)来进行设置LED-WiFi控制器无线发射频率。当较近的距离内存在多个主机时,为了使各个子系统不相互干扰,可以微调主机的发射频率,实现子系统隔离。同一系统中发射频率和接收频率必须相等也就是拨码的位置相同,否则无法实现同步控制。
3、 RF发射天线(433M);
4、 电源输入;
控制器工作电压范围是DC5-24V,超过工作电压可能会烧坏控制器。
5、 ANT,WIFI信号接收。
五、控制器内置模式表
1、RGB控制模式表:
模式序号
|
功能
|
备注
|
1
|
静态红色
|
亮度可调,速度不可调
|
2
|
静态绿色
|
3
|
静态蓝色
|
4
|
静态黄色
|
5
|
静态紫色
|
6
|
静态青色
|
7
|
静态白色
|
8
|
三色跳变
|
速度可调,亮度可调
|
9
|
三色渐变
|
速度可调,亮度可调
|
10
|
七色跳变
|
速度可调,亮度可调
|
11
|
七色渐变
|
速度可调,亮度可调
|
1、 色温控制模式表:
模式序号
|
功能
|
备注
|
1
|
冷白
|
亮度可调
|
2
|
80%冷白
|
3
|
60%冷白
|
4
|
40%冷白
|
5
|
20%冷白
|
6
|
正白
|
7
|
20%暖白
|
8
|
40%暖白
|
9
|
60%暖白
|
10
|
80%暖白
|
11
|
暖白
|
2、 调光控制模式表:
模式序号
|
功能
|
备注
|
1
|
1%
|
亮度比例
|
2
|
10%
|
3
|
20%
|
4
|
30%
|
5
|
40%
|
6
|
50%
|
7
|
60%
|
8
|
70%
|
9
|
80%
|
10
|
90%
|
11
|
100%
|
六、硬件安装详解
1、安装ANT
ANT的安装示意图:

顺时针安装WiFi天线,逆时针取下天线。
2、安装电源
控制器供电采用宽电压输入DC5-24V,方便用户使用。

七、系统应用图
