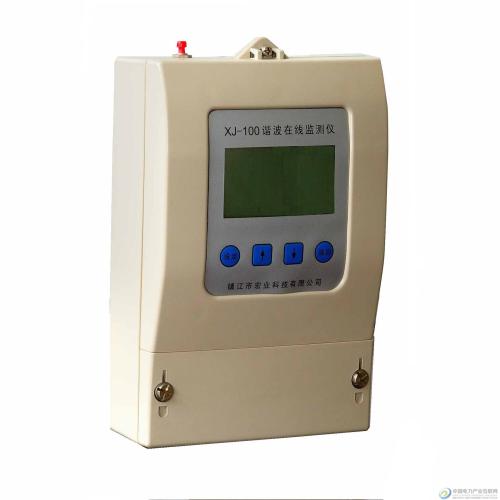

XJ-100-G 电网谐波在线监测仪（挂式）-高档产品

电网谐波在线监测仪简介

     本公司于2003年依据国家标准：电能质量监测设备通用要求》（GB/T19862-2005）、《电能质量 公共电网谐波》（GB/T14549-93）,开始研发电网谐波在线监测仪。

    2006年经国网公司电力检测部门检验合格，并取得国家实用新型专利证书和省高新技术产品证书，自行研发、自己生产。产品质量及售后服务双保证。几千台XJ系列谐波在线监测仪，在高低压电网正常运行多年,得到供电部门一致好评。

一、   名称型号规格：

1、XJ-◇◇◇/□

（1）XJ表示谐波监测：三相谐波电压、谐波电流监测

（2）◇◇◇表示电压等级：100（6kV以上高压）；220（0.4kV低压）；

（3）□表示外形：G（挂式）；C（嵌入式）；U（工控式）；B（便携式）

主要用途：

1. 1. 在线监测高低压三相四线或三相三线电网的谐波电压、谐波电流含有率和谐波电压谐波电流总畸变率。
2. 2. 在线监测电网的频率、谐波、电压、电流、功率因素、正负序电压、正负序电流、不平衡度、无功、有功、有功电度、无功电度等电量为全面掌握电网质量、电网改造和电网谐波治理提供依据。

二、   适用场合

1、6～500 kV/50Hz 高压电网的二次回路AC100V/50Hz。

2、0.4 kV/50Hz 低压电网。

三、   显示数据：

1、   三相电压、电流和电网频率、功率因数。

2、   三相 3-31 次谐波电压、谐波电流含有率。

3、   三相电压、电流谐波总畸变率。

4、   三相电压、电流不平衡度（ξ）

5、   正序电压、负序电压、正序电流、负序电流和零序电流。

6、   三相有功功率，无功功率，有功电度、无功电度。

7、   运行时间

四、   保护措施

1、 过压、过流保护和雷击防护。

2、 失电保护、一年内数据不丢失。

五、   统计数据：

1、电压质量数据包括

1.1运行总时间、合格时间、合格率。

1.2超上限时间、超上限率、超下限时间、超下限率。

1.3最大电压值、最小电压值及其出现的时间。

2、谐波监测数据包括。

2.1总谐波电压含量及畸变率、3-31 次谐波电压分量及含有率。

2.2总谐波电流含量及畸变率、 3-31 次谐波电流分量及含有率。

2.3谐波电压畸变合格时及合格率、畸变最大值及其出现的时间。

2.4谐波电流畸变合格时及合格率、畸变最大值及其出现的时间。

六、  测量精度

1、电压测量： 0.5 级。

2、频率偏差不大于：0.01Hz

3、时钟误差：每天≤± 1s ，每年≤± 5min

4、最大功耗：＜ 5VA

5、电网谐波测量精度： B 级

七、   数据采集与管理

1、具有 RS232标准通讯端口，可用 PC 机现场采集与监测谐波电压、谐波电流波形和数据。

2、具有 RS485 标准通讯端口，可以进行长距离通讯，或通过载波、负控等进行数据传输。

3、上位机管理软件基于 WINDOWS 操作平台，采集的数据经管理软件处理，能自动生成报表、曲线、棒图。

4、报表可根据需要转换为 WORD 或 EXCEL 格式打印。各种报表、曲线和棒图均可通过 EMAIL 对外发送。
