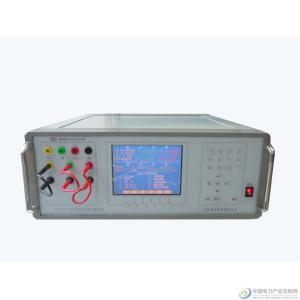

交流采样检定装置 现场检定 便携式 0.05级 | 易至 | 当日出货 | ￥155.00/双 |
产品概述
装置是根据国家电网公司《交流采样测量装置校验规范》和JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》以及QGDW140-2006《交流采样测量装置运行检验管理规程》要求设计的三相0.05级表源一体化装置。可对交流采样装置和变送器进行规程检定。配上计算机检定管理软件，还可实现对0.2级及以下交流采样装置和变送器的自动检定和数据管理，特别适合携带到现场。
本装置模拟量输出和模拟量输入的量程，充分考虑了上述GB/T13729－92、DL/T630－1997和JJG126－95规程中所有的优先和非优先采用值。
装置采用6.5英寸TFT彩色屏，经多年改进技术性能已很成熟，具有准确度高，稳定性好，自动化程度高，使用灵活、方便、便于携带等优点。
主要功能及特点
1．可完成对交流采样的半自动或自动校验，可根据用户要求生成特定的校验方案。可测量各类变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
2．硬件产生2～31次谐波，谐波幅度、次数任意可调，谐波与基波的相位可连续快速移动。
3．采用高精度，高稳定度标准交流电压源、交流电流源和功率源，内部软件自校准。由于重量轻，更适合用于现场校验。
4．可离线（虚负荷）校验或在线（实负荷）检验交流采样器。
5．备有RS232接口，测量数据可很方便实现有效管理和转存。
6．设有大容量的非易失性存贮器，可存贮300块被检表检测原始数据，以供查阅和上传。
主要技术指标
三相交流输出量指标
1、Ua、Ub、Uc量程：57.7V、100V、220V、380V
Ia、Ib、Ic量程：1A、5A
调节范围：0-125%FS
电压电流功率准确度：0.05%FS/年
电压电流功率稳定度：0.01%/1min
电压电流输出功率：15VA
电压电流调节细度：5×10－5
失真度：<0.2%
频率范围：45.000Hz~65.000Hz
分辩率：0.001Hz
精度：0.01Hz
角度范围：0~359.99
分辨率： 0.01°
准确度： 0.05°
2、谐波
谐波次数：2~31次
谐波幅度：0~25%可调
谐波相位：0~360可调
3、在线测量 0～120V、0～6A 0.1%
变送器测量量指标
直流电压0～±10V 0.02%；
直流电流0～±20mA 0.02%；
纹波 1%；响应时间 40ms。
工作电源 单相220V±10%，50Hz±5%。
使用环境 温度20℃±10℃，相对湿度 ≤75%RH。
体积重量 450×450×170mm3，15 kg。
