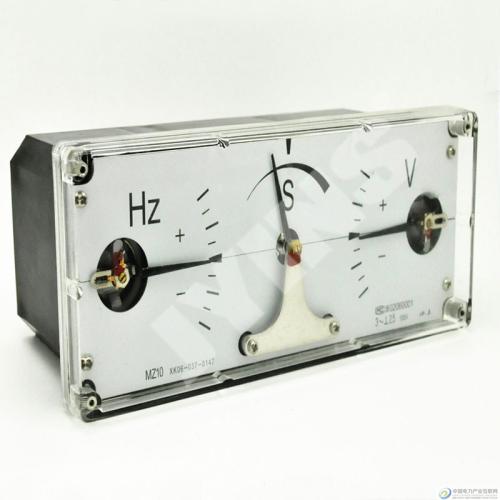

指针式MZ10 单相/三相组合式同期表 同步表 | JYINS/精英 | 当日出货 | ￥155.00/双 |
MZ-10单、三相同步指示器使用方法说明书
一、 MZ-10额定使用电压为100V，频率为50HZ。

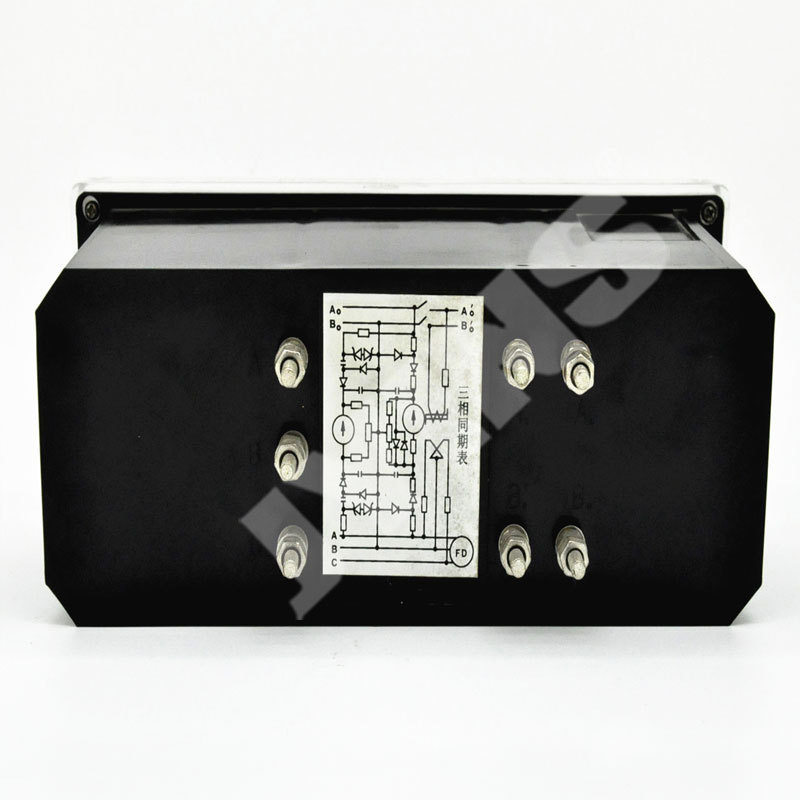

二、 将MZ-10的接钱柱A、B（三相为A、B、C）按仪表所附接线图，用导线连接在待并发电机的A、B、（三相为A、B、C）端，将A。、B。接线柱用导线连接在己正常运行的电网上，在仪表的A。、B。与A。、B。接线柱间按接线图接一双刀单闸开关。

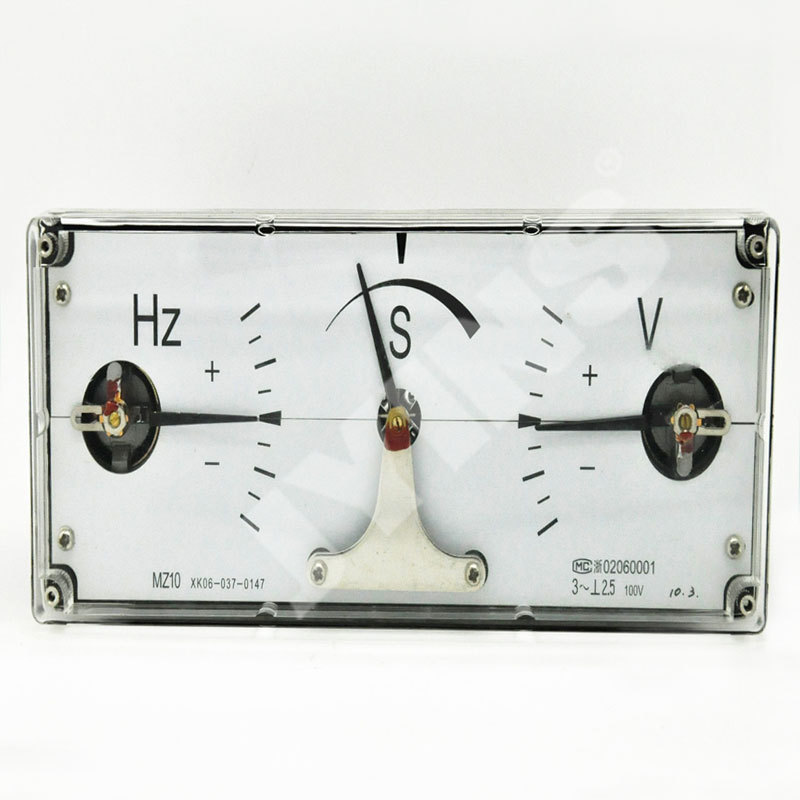

三、 在使用开始前，请断开A。、B。，完成此步骤后可开动待并发电机，并调整待并发电机的转速及电压，同时观察MZ-10频率差和电压差表，使仪表的指针基本上指向刻度的零位。
四、 将双刀单闸开关扳向A。、B。端，同时观察MZ-10中间的S表的转向速度，并继续调整待并发电机的转速及电压，使频率差及电压差电表指针均指向零位，此时MZ-10中间的S表将非常缓慢的旋转，在指针指向同步点时，即可将待并发电机与己运行电网并网运行。当完成并网后，请断开双刀单闸开关。
五、 MZ-10正面尺寸：200*80mm,安装开孔尺寸：191（宽）*71（高）mm。
