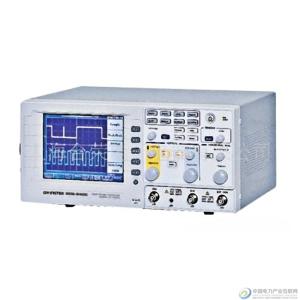

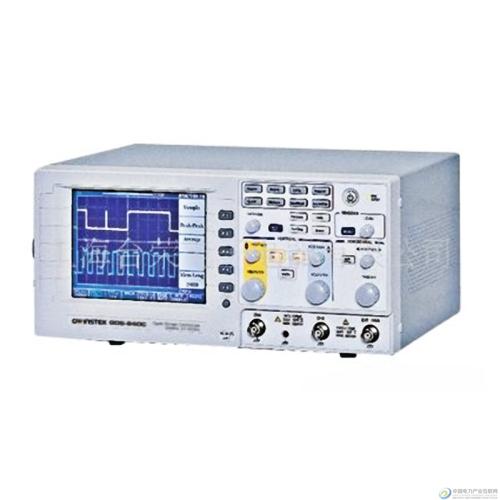

台湾固纬GDS840C数字存储示波器GDS-840C双通道250MHz带宽

显示系统

显示器

彩色 （320 x 240）, 5.7 LCD

显示对比

可调整

波形显示范围

8 x 10（ 12 ） 格

波形显示模式

点, 向量, 累积

垂直系统

频宽

250MHz（ -3dB ）

通道

2

垂直解析度

8-Bit

垂直灵敏度

2mV/div ~ 5V/div

垂直准确度误差

±3%

上升时间

＜1.4ns

垂直端输入耦合


1MΩ±2%, ~ 18pF

垂直端输入阻抗

AC , DC , Ground

极性

标准&反向

讯号与接地间的最大输入电压


300V（ DC+AC peak ） , CATII

波形处理

CH1+CH2 , CH1-CH2 , FFT

偏移范围

2mV/div ~ 50mV/div：±0.5V
100mV/div ~ 500mV/div：±5V
1V/div ~ 5V/div：±50V

频宽限制

20MHz（-3dB）

水平系统

水平扫描范围

1ns/div ~ 10s/div（1-2-5顺序） ; Roll : 250ms/div ~ 10s/div

量测显示模式

Main, Window , Window Zoom , Roll , X-Y

水平准确度误差

±0.01%

水平延迟范围

前置触发 : 最大20div ; 后置触发：1000div

讯号获取系统

即时取样率

每通道最快取样率100MS/s

等效取样率

每通道最快等效取样率25GS/s

纪录深度

125k/CH

峰值侦测

10ns（ 500ns/div ~ 10s/div ）

获取模式

取样、峰值侦测、平均

平均次数

可选择 2.4.8.16.32.64.128.256 次

触发系统

触发类型

CH1 , CH2 , Line , Ext

触发模式

Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width

触发耦合

AC , DC , HF , LF , Noise Reject

触发灵敏度

DC ~ 30MHz：Approx. 0.5div or 5mV
30MHz~150MHz：Approx. 1.5div or 15mV
15 0MHz~250MHz：Approx. 2.0div or 20mV

X-Y模式

X轴 / Y轴 输入


通道 1 / 通道 2

相位移

100kHz时 ±3°

游标以及量测系统

自动电压量测

Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin

自动时间量测

Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width

游标量测

两游标间之电压差异 （ΔV）；两游标间之时间差异 （ΔT）；两游标间之频率差异（1/ΔT）

频率计数器

读值解析度


6位数

范围

交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz

讯号种类

适用于所有可正常触发之讯号 （脉波宽度触发以及视频触发除外）

调整测试棒用信号

频率范围


1 kHz

周期比范围

50%

外部触发

外部触发电压范围


±15V

外部触发灵敏度

DC ~ 30MHz：~50mV
30MHz ~ 150MHz：~100mV
150MHz ~ 250MHz：~150mV

外部触发端输入阻抗

1MΩ±2%, ~ 18pF

外部触发端最大输入范围

300V（ DC+ AC peak） , CATII

控制面板功能

自动设定

" Autoset "可自动调整垂直系统 , 水平系统以及触发位准

储存/呼叫

提供15组量测条件之储存/呼叫功能

波形储存/呼叫

提供2组波形之储存/呼叫功能

介面

标准介面

RS-232C, USB, Printer Port, Go/NoGo Output

选购介面 Opt. 01

GPIB

电源电压

交流 100V~240V, 47~63Hz

配件

使用手册 x1
电源线 x1
测试棒 x 2

尺寸以及重量

310W x 142H x 245D（mm）,
约 4.1kg
