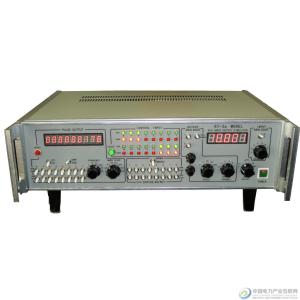

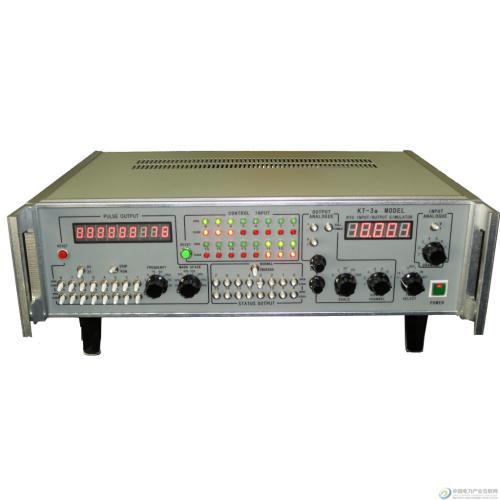

便携式RTU输入/输出模拟器 信号调试模拟器

一.概述

从八十年代中期我国电力调度方面的“四大网引进工程”开始，自动化设备的“厂站端”采用了英国西屋公司的“μ4F”RTU产品，西屋公司为便于调试、维护RTU设备，专门配有各种独立功能的输入或输出模拟器，但当时国内没有引进。为便于国内自动化设备的现场维护，在华东电管局相关部门的指导下，本公司参照西屋公司的“模拟器”标准，设计了集遥信、遥测、遥控、遥脉等模拟输入/输出功能于一体的专用RTU模拟器产品。

该产品不仅可对μ4F RTU进行模拟调试，对其它国产RTU的调试亦能适用，因此，可广泛用于各种电力自动化设备的试验和测试。

近年来，在地铁、轻轨站点等方面的各种信号调试，都需要进行大量的开关量、脉冲量、控制量、模拟量方面的测试，使KT-3a型便携式RTU输入/输出模拟器产品又有了新的用途。

二.主要技术指标：

1.  遥信状态量输出（STATUS OUTPUT）：

   提供16路开/关信号，为刀开关无源空接点，可选择单路或全路输出

   通道开关拨向（OPEN）跳闸，拨向（CLOSED）合闸

2.脉冲量（遥脉）（PULSE OUTPUT）输出：

   提供16路脉冲信号，为OC门或继电器接点，可选择单路或全路输出

   通道开关拨向（OPEN）有输出，拨向（CLOSED）无输出

   脉冲频率：1-2000Hz

   脉冲占空比：10-90%

   脉冲计数：9位十进制累计

3.遥控量输入（CONTROL INPUT）：

  提供16路跳闸/合闸信号指示，外接有源节点

  分开（OPEN）亮绿灯，闭合（CLOSED）亮红灯

  提供1路复位信号

4.模拟量输出（OUTPUT ANALOGUE）：

  提供8路电压/电流模拟量输出，通道及量程可选

  电压量范围0-10V（4 1/2位数字显示）

  电流量范围0-20mA（4 1/2位数字显示）

5.模拟量输入（INPUT ANALOGUE）：

  外接8路电压/电流模拟量输入，可选择显示

  电压量范围0-10V（4 1/2位数字显示）

  电流量范围0-20mA（4 1/2位数字显示）

6.备用电源：

  提供DC 24V、额定电流0.5A的直流电源输出，用于信号调试。

7.工作条件：

  温度：0-40℃,湿度：＜85%

8.工作电源：

  交流220V±10%,功耗＜40W

9.外型尺寸：120×440×310（mm）

10.重   量：＜5.5kg
