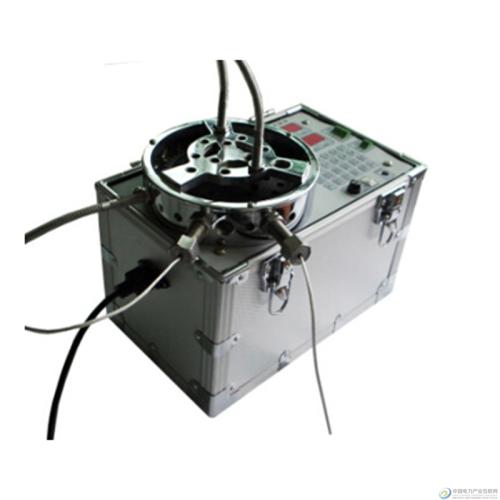

转速校验台NE9272A.B.C
电源输入：220Vac，50Hz，最大功耗500W。
NE9272A转速范围：
顺时针转动：0～5000转/分
逆时针转动：0～5000转/分
转速精度：
0～100转/分内：±0.1转/分
100～5000转/分内：±1转/分
NE9272B转速范围：顺时针转动：0~10000r/min；逆时针转动：0~10000r/min。
转速精度：0~100r/min：范围：±0.1r/min；100~10000r/min范围：±1r/min;
NE9272C转速范围：顺时针转动：0~7500r/min；逆时针转动：0~7500r/min。
转速精度：0~100r/min范围：±0.2r/min；100~7500r/min范围：±1r/min;
转子加速度范围：顺时针转动：1~800r/min；
转子加速度精度：±5r/min；
信号输入：可接入两路传感器输入，电涡流传感器、磁阻式、磁电式均可；
传感器输出信号可为电压或电流。
电压输入范围：-24V~+24V。
电流输入范围：0~+25mA。
直流电源：单独可为两路传感器供电；
给每路传感分别提供正、负电源，正、负电源都独立可调；
正电源：0~+24V连续可调，最大电流50mA；
负电源：0~-24V连续可调，最大电流50mA。
标准输出：标准转速矩形脉冲输出，数字给定所有信号参数；
输出转速范围：5~10000r/min；
信号基准偏置：-10V~+10V连续可调；
信号标准幅度：0V~20V连续可调。
指示精度：0~100r/min范围：±0.1r/min；
100~10000r/min范围：±1r/min；
齿盘齿型：1）齿盘侧面为60齿渐开线齿（模数2，直径Ф124mm），适用于磁阻式、磁电式和电涡流等转速传感器测量。
2）齿盘正面为沿圆周分
布的直径Ф8mm
圆孔，三个圆周上分
别有20、1个圆孔和3
个扇形孔，适于磁阻
式和电涡流转速传感
器的测量。
安装螺纹：转速齿盘上共有26个探（按实际配置为准）
头安装孔，7种螺纹规格：
①M10×1螺纹孔：安装公制8mm电涡流传感器；
②3/8-24螺纹孔：安装BENTLY公司美制8mm电涡流传感器；
②M16×1螺纹孔：安装各种常规磁电式转速传感器；
③M18×1.5螺纹孔：安装EPRO公司PR9376磁阻式转速传感器；
⑤Ф11通孔：安装各种螺纹外径在11mm以内的各种传感器；
⑥Ф18通孔：1）安装各种螺纹外径在17mm以内的各种传感器；2）配接专用套筒安装长度在120mm以上的各种传感
器（如给水泵转速传感器）。
靠操作键盘方的为Ф8通孔，用于加快扇热排风。
下图中已标出了探头安装孔的位置，
等2组齿可直接安装两个探头测量旋转方向；
通讯接口：标准RS232接口，波特率9600bits/S；
环境温度：工作温度：0~40℃，储存温度范围：-30℃~75℃；
环境条件：防尘、防潮（95%不冷凝）；
物理参数：铝合金箱体，长350mm、宽230mm、高340mm；
质量：15Kg。
