一、应用领域

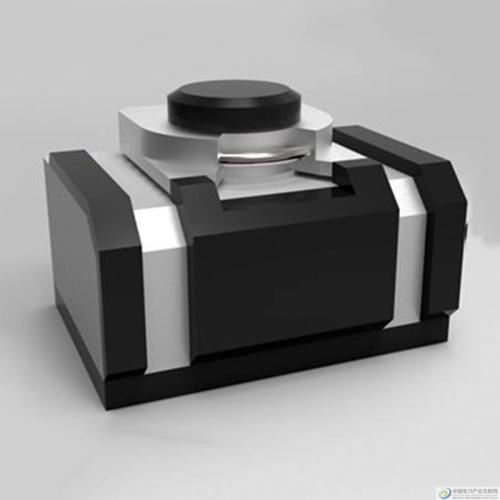

XF660光谱仪采用最先进的硅漂移探测器(SDD),是优特公司为超薄样品的镀层测量、元素分析、ROHS分析而设计的一款高端仪器,实现最小分析直径在10um的微区测定,大幅度提高传统x射线荧光光谱仪的微小区域分析的灵敏度。适用于极微小样品。
1、镀层检测
在线测量超薄的太阳能电池中ClGS,ClS,CdTe层厚度;
测量玻璃面板、金属和塑料支架、太阳能胶片上薄膜的厚度;
测试尺寸较小接插件、电气连接器电镀,PCB电镀,塑料、ABS、镁铝合金电镀。特别适合PCB板上较小、较薄的Au、Ag、Pd等贵重金属电镀。
2、元素分析,微区扫描
电子和半导体工业中的镀层测量和分析
环境科学(大气颗粒分析)
生命科学(细胞分析)
冶金、地质、石油化工等行业
3、RoHS检测
欧盟RoHS指令规定所限制的Cr、Hg、Pb、Cd、Br的总含量检测,塑料中的Cl元素含量检测。镁铝合金电镀Au、Ag、Sn、Ni、Cu、Zn、Cr、NiP等。
4、镀液分析
电镀液中Au、Ag、Cu、Ni、Cr、Zn、Sn的浓度检测,以及杂质元素Ag、Cu、Ni、Cr、Zn、Sn、Fe、Co、Mn、Sb等分析。
5、合金材料分析
不锈钢中的Fe、Cr、Ni、Mo等成分
合金钢中的Fe、Ti、V、Cr、Mn、Co、Ni、Cu、Zn、Nb、Mo、Sn、Sb、W、Pb等成分
铜合金中的Cu、Zn、Fe、Cr、Ni、Cu、Zn、、Sn、Sb、W、Pb等成分
锌合金中的Zn、Cu、Fe、Cr、Mn、Ni、Cu、Zn、、Sn、Sb、W、Pb等成分
焊锡中的Sn、Fe、V、Cr、Ni、Cu、Zn、Nb、Sb、W、Pb等成分
6、贵重金属鉴别
黄金饰品的纯度检测以及杂质Ag、Ni、Cu、Zn、Cd、Y、Zr、Rh、Pd等分析
铂金饰品的纯度检测以及杂质Ag、Ni、Cu、Zn、Cd、Y、Zr、Rh、Pd、Au等分析
钯金饰品的纯度检测以及杂质Ag、Ni、Cu、Zn、Cd、Y、Zr等分析
银饰品的纯度检测以及杂质Fe、Ni、Cu、Zn、Cd、Sn等分析
7、食品及安全检测
日常食品中微量元素Fe、Zn、Cu、Mn、Cr、Mo等分析
各种补品中有效成分分析,如补Ca口服液的Ca含量,补Zn口服液的Zn含量等
茶叶辨别:根据不同产地茶叶中微量元素不同,辨别茶叶种类和真伪
8、环境检测
汽油、柴油、煤油等中的含Pb、As、Cd等元素的检测
水质分析,分析河水、湖水、污水、地下水、饮用水中的Fe、Ti、V、Cr、Mn、Co、Ni、Cu、Zn、Nb、Mo、Sn、Sb、W、Pb、Hg、Cd等元素。
二、仪器特点
- 从C到U的快速元素分析、金属镀层厚度检测
- 检测灵敏度0.1ppm到99.99%;镀层1nm到35000nm
- 15-20 倍彩色CCD系统用于样品图像观察
- 有多种形状和多种规格的准直器可供选用
- 多种滤光机制、多种规格滤光片针对不同样品
- 高分辨率探测器,提高测量灵敏度
- OPTIC BEAM光缆微束聚焦
- 超大样品仓配合精密调节自动程控多点扫描、微区扫描样品台,可以测量特大到特小的各种尺寸样品
- 通过集成的可编程XYZ样品台及高清晰视频摄像头,测量点的准确定位简单而精准。硅漂移探测器(SDD)的能量解析度可达125ev,分析准确度和灵敏度非常高
- FP基本算法软件
- 灵活的应用分析软件
- 仪器安装简单、快速
三、技术指标
产品执行标准 DIN50987,ISO3497,ASTMB568
测试原理 EDXRF能量色散X荧光光谱法
测量样品 固体、液体、粉末
功能
欧盟RoHS指令规定所限制的Cr、Hg、Pb、Cd、Br的含量检测
单镀层和多镀层测厚与元素分析,最多可分析6层(不包括基层)
镀液成份分析
高压发生器
输入电压 220VAC±10%
输出电压 0-50kV
输出电流 0-200mA
输出精度 0.01%
X射线管
X射线管靶材 W、Rh、Mo、Ag、Cr靶材可选
X射线管窗口 Be窗
电气参数 50W, 4-50kV, 0-1000uA
冷却方式 油冷却
X射线照射方向 由下至上
使用寿命 15000-20000h
探测器
探测器类型 硅漂移探测器(SDD)
元素分析范围 C6-U92
分辨率 FWHM达125eV
探测窗口 铍窗,窗口面积:5-25mm2
冷却方式 0.5-5mm
RoHS测量指标
分析范围 0.1ppm—99.99%
镀层测厚与元素分析指标
测厚范围 1nm—35000nm
测量时间 在线实时测量,10-30s,最快时仅需5s
谱处理系统
处理器类型 全数字化32-bit DSP
谱通道数 256,512,1024,2048可供选择
计数率 大于100000cps
能量范围 125eV-40960eV
死时间 <3%
光路系统
准直器系统 Φ20um微束光线
对焦系统 镭射激光对焦
滤光片 多种滤光机制(Cu、Mo、Al)
计算机和软件
控制计算机 联想品牌机,2G内存,500G硬盘驱动
显示器 联想19寸LCD显示器
操作系统 Windows XP
报告结果 自动打印格式
软件 镀层测厚软件、元素分析软件
软件类型 FP基本参数法软件
软件语言 简体中文、繁体中文、英文、其它
谱显示 自动峰定性,KLM标记,谱重迭比较
谱处理 总强度,净强度,背景强度;全面积,净面积,多元素拟合,高斯拟合
资料分析 基本参数,基本谱图,无标样测试,峰位修正,底材修正。
重量和尺寸
设备主体尺寸 宽×高×深:W 480×H 480×D 500 mm
主体重量 约50kg
使用环境
工作环境 温度15-25℃,湿度40-70%RH
电源系统 单相220V±10%,工作电压在允许范围内
其它 1. 不要靠近产生强磁场,电场,高频等装置;2. 减少振动3. 粉尘少,湿度低,无腐蚀性气体;4. 日光不能直射;5. 作为地震的对策,要考虑装置的固定。
