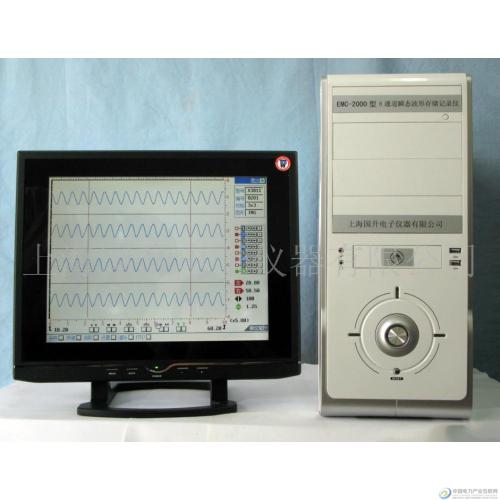

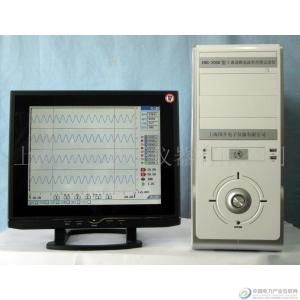

EMC-2000-A瞬态波形记录仪（替代SC16光线示波器）
仪器主要技术指标
1 采样率分多档：100K,50K.25K.10K.5K,2.5K. 最高1M
2 A/D采样精度： 10bit≤1/2LSB
3 采样长度： 每通道128KS，可扩充存储选件达8M采样点
4 时基数： 1mS 10mS 100mS 1S四档
5 通道数：1----8(可任意打开)8路输入（0-5V
或0-±5V），PC RAM映射方式，32K字
FIFO缓冲口支持不间断采样。
6 输入信号宽带：DC-5KHZ
7 量 程：±100mV,±200mV,±500mV,±1V,
±2V,±5V,±10V,具有单次触发及多次
触发功能。电流0-10mA 电压0-5V
8 系统精度 ：≤±1%
9 采样 ：F1采样和鼠标采样
10 用户界面：汉语 菜单驱动，多窗口。
11 其他：带3.5软驱，硬盘大于120M可硬拷贝波形和数据，带打印机接口及打印机．一.概述
瞬态波形存储记录仪集实时数据采集和计算机数据处理、存储记录技术为一体，可用于电测、非电量测量。可广泛应用于电力、航空、铁路交通、功率、频率的变化过程；测量应力、应变、位移、压力、流量、心电、脑流导随时间变化过程或分析记录设置大小。在工业生产上，各种机电产品（电动机、发电机、继电器、控制器、军械）性能检验；在控制领域内作连续监督及记录各种数据及误差讯号等。与原先应用于上述领域的传统仪器如SC16-SC-16A光线示波器、笔式记录仪、磁带机等相比，具有功能强、操作简便、测量精度高、测试费用低等特点，是上述仪器的更新换代产品。
仪器由系统软件、仪器主机两部分组成。包括：586工控计算机、控制卡、采集卡、显示卡、变换器、另配有打印机。将不同的非周期信号通过各种变换器变成模拟电压量送入显示器显示波形和数据，打印绘图或数据存盘。
二 仪器的主要性能：
1 用户界面
EMC-2000-A配置15 CRT彩色显示器，可另配15 LCD彩色显示器或以上大屏幕显
示器或15，PC机键盘及鼠标，本机还安装了3.5 1.44M软驱 3.5高速硬盘，全汉字
显示，数字化，构成以菜单为特征的操作环境，仪器还能采集和设置参数同时进
行，为用户提供方便。
2 开放式的硬盘配置
EMC-2000-A仅有8路A/D通道，多路并行采集，1-8个通道任意打开,任意通道信号对比,
且不会因多通道使用时处理带宽和存储长度下降.
3 瞬态信号记录及显示方式
A 多窗比较显示（ 八窗能同时打开）
波形显示能独立单窗或多窗显示，能同时显示任何1-8个通道信号波形图。
同时可以作一些显示处理，如波形放大（Y轴），波形纵移，左右平移，x轴向压缩
（第8路波形可放大，上下移位）,(是原来EMC-2000的升级产品).
B 定位
EMC-2000-A仪采用比例定位。定标定位有8个，能快捷地将测量数据直接转换成用户需要物理 量，以数据显示。
C全貌图，细节图对照显示
将全部采样信息融入一个窗口的全貌图，与之对应的细节图，是展示全貌图中任何一个小段波形，即能观看整个物理过程变换趋势，也能观察波形特征。可用光标搜索画面，即移动全貌图游标，细节 图与之对应波形自动移出。
D坐标自动读数
只需按一面板键，即可在屏幕上方便地读出所显示波形各点的电压及时间值。
EMC-2000-A仅提供强有力的数剧T/O能力。它包括提供标准并行打印口。RS232口（选件）MSDOS格式磁盘I/O，可方便实现数据存放，打印，绘图等功能。还可实现通道原始数剧存储，处理结果存储，采集参数设置存盘，并可存盘回放，屏拷波形图。
|
