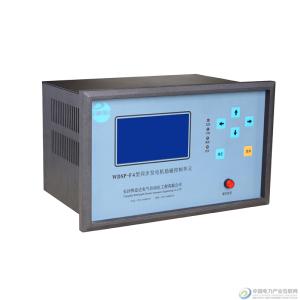

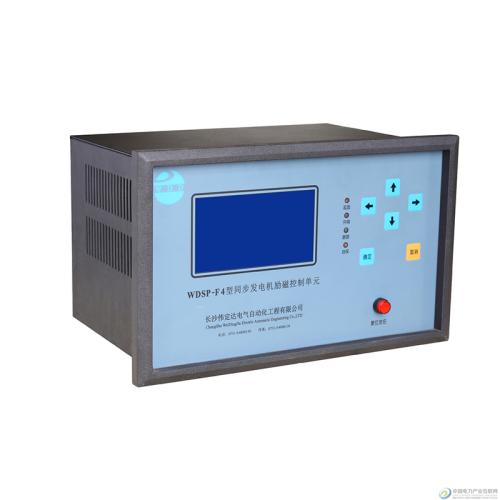

电气自动化、WDSP-F4发电机励磁控制器

  • 价  格:
    ¥6000.00
  • 品  牌:
    其他
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_57BF13E1F322
电气自动化、WDSP-F4发电机励磁控制器 其他 当日出货 ¥155.00/双
销售排行榜
最近浏览的产品
  • 买了该产品的还买了
产品描述
加工定制 品牌 长沙伟定达 型号 WDSP-F4
用途 发电机励磁控制 产品认证 ISO9001

WDSP-F4型同步发电机励磁控制单元

1.用途

   WDSP-F4型同步发电机励磁控制单元,适用于中、小型同步发电机(5KW―500000KW)作为自动调节励磁电源的控制装置,对于同等励磁容量的发电机,无论其额定电压等级(380V、6300V、10000V)和原动机类型(水轮机、柴油机、汽轮机)都适用。该单元可用于控制三相全控桥式整流电路,亦可用于控制三相半控桥式整流电路,能满足发电机单机或并网运行的控制要求。各项性能达到或超过国标GB10585-89《中、小型同步发电机励磁系统基本技术要求》、GB7409-87《大、中型水轮发电机静止励磁系统及装置技术条件》规定的指标。该产品已获国家专利认证。专利号:ZL 201120279549.0

2.型号含义:undefined



3.主要性能及特点

A控制单元采用双脉冲触发方式,能稳定可靠地触发1000A以内的各式可控硅。

B.控制单元具有恒压(调差)恒流和恒功率因数三种运行模式,三种模式之间可以实现人工在线无扰动切换。恒压(调差)方式运行时,调差环节能有效保证发电机组并联或并网时的稳定运行,并能合理分配各机组间的无功负荷。

C.控制单元人机界面由320*240型高清晰度液晶屏和平板式PVC按键组成,界面十分友好。现场操作人员通过对它的操作,不但可随时了解励磁装置运行的状态信息,还可完成控制参数的设定工作。

D.控制单元具有过励、强励、低励、空载过压、解列过压、低频过流、PT断线等完善的保护功能。

   E.控制单元可外扩“增/减”磁按钮和模式转换按钮方便实现远程控制的功能。

   F.控制单元具有强大的通讯功能。配有标准的485通讯口,可根据客户实际情况提供多种通讯协议,方便与后台设备组网通讯,实现后台上位机控制功能。



4.技术指标

  1. 空载电压整定范围:20%-135%。
  2. 触发脉冲移相范围:三相半控0O-179O,三相全控0O-134O
  3. 稳态电压调整率:优于0.5%。
  4. 调差率:±10%,级差1%。
  5. 频率特性:优于0.1%。
  6. 动态调节特性:超调量≤8-10%,调节时间≤3秒,振荡次数≤3次。
  7. 显示精度±1%。
  8. AC100V、DC220V(DC110V)两路电源可同时或单独输入。
  9. 定时精度:±0.01秒。
  10. 机箱外形尺寸:310×189×200(宽×高×深)单位:mm
  11. 安装开孔尺寸:280×175单位:mm
