基于GPRS无线通讯的计量箱智能报警系统

当前，电力公司设备盗窃案件猖獗，窃电现象屡禁不止，财产损失严重。计量箱主要依靠一把锁来看护，传统锁具防盗安全系数低、易被破坏，且被破坏后无法实时报警、及时取证。设备的损毁和防窃电工作依靠外勤人员的发现或用电检查人员的巡查，工作量大，收效甚微。为了有效防止和杜绝偷漏电现象的发生，提高用电检查的效率，降低用电检查工作人员的劳动量，提高设备运行的安全性、经济性，结合电力生产调度管理的发展需求和特点，建立基于GPRS无线通讯技术的计量箱智能报警系统是非常必要的。

    2、计量箱智能报警系统的概况

    2.1计量箱智能报警系统的研究背景

    从已经发生的窃电案件观察，当前窃电行为呈现技术化和多样性特点，而目前多数电子锁产品以仅采用现场锁具管理为主要目的，存在以下缺陷：

   （1）无法对计量箱状态进行检测。

   （2）电子锁开闭工况无法实时传回主站系统。

   （3）不具备防窃电功能。

    按照国家电网公司智能电网建设十二五规划，电能计量在装备现代化上将不断提升，自动化水平越来越高，自动采集范围将从电能采集扩大到防盗、防窃电、用电监测、节能调控。

    2.2计量箱智能报警系统的技术方案

    智能报警电子锁利用电子技术取代传统锁芯，用芯片控制锁具开启和闭合，同时可以检测计量箱的工作情况，实现计量采集点的开门报警、震动报警、磁干扰或磁攻击报警、断电报警、零电流报警和红外干扰报警等功能，通过联防分析，防止漏报和误报。

    智能报警电子锁采用分体式设计，具有抗破坏，适应性强，易于安装的特点，普遍适用于各类计量箱和基于SG186设计的新型智能表箱。采用有源与无源相结合的设计，具有使用寿命长，报警实时性好，易于维护的特点。通过将侦测到的有关防窃电报警信号与电子锁记录和实际计量的用电数据进行综合对比、联防分析，进一步提高了防窃电报警的准确率。

    2.3计量箱智能报警系统的技术优势

    与已往的技术相比，新型计量箱智能报警系统的技术优势体现在：

   （1）新型防窃电远程报警电子锁装置，可以实现通过安装在窃电风险较大的计量箱里，全年7×24小时不间断运行检测表箱状态，以便及时报警，减少窃电损失。

   （2）新型报警信息通过上传到主站进行分析、报警和展现，为现场稽查提供有效依据，为案件取证提供有力数据。

   （3）采用分体式设计，具有抗破坏，适应性强，易于安装的特点，普遍适用于各类计量箱和基于SG186设计的新型智能表箱。

   （4）采用有源与无源相结合的设计，具有使用寿命长，报警实时性好，易于维护的特点。

   （5）通过将侦测到的有关防窃电报警信号与电子锁记录和实际计量的用电数据进行综合对比、联防分析，进一步提高了防窃电报警的准确率。

    2.2GPRS无线通讯技术在计量箱智能报警系统中的应用

    2.2.1GPRS无线通讯系统

    GPRS是通用无线分组业务的缩写（GeneralPacketRadioSystem）,它采用TDMA方式传输语音，采用分组的方式传输数据，GPRS方式理论带宽可达171.2Kbps，是介于第二代和第三代之间的一种技术，通常称为2.5G。

    2.2.2系统工作原理

    计量箱智能报警系统组成：远程报警电子锁装置，手持终端，主站系统三个部分。其中远程报警电子锁和手持终端为硬件设备。主站系统分为通讯主站，应用系统两个部分。

    通讯主站采用windowsservice系统服务结构设计实现服务伺服，用于处理专业报警器与系统之间的通讯连接，分为通讯服务器和应用服务器两部分，分别部署在通讯服务器和应用服务器上，之间利用隔离设备做安全隔离，以保证公司内网络安全。

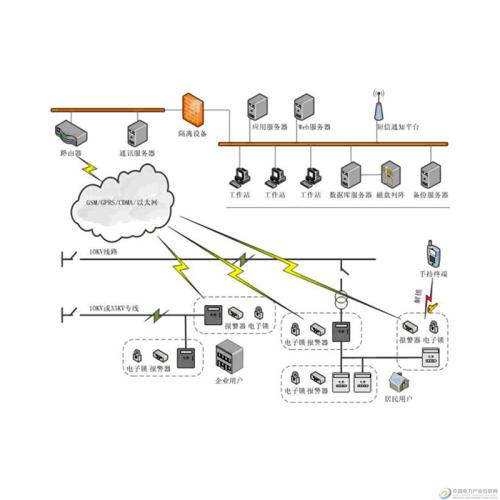

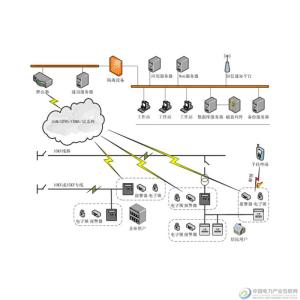

    利用数据采集设备和GPRS设备，可以同时对多个子站进行实时数据传输，使每个计量箱的监测数据都能够实时的显示在主站上。其原理结构见图1。
