消弧装置

  • 价  格:
    ¥111100.00
  • 品  牌:
    广拓
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_10CE61980081
消弧装置 广拓 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述
1、概述

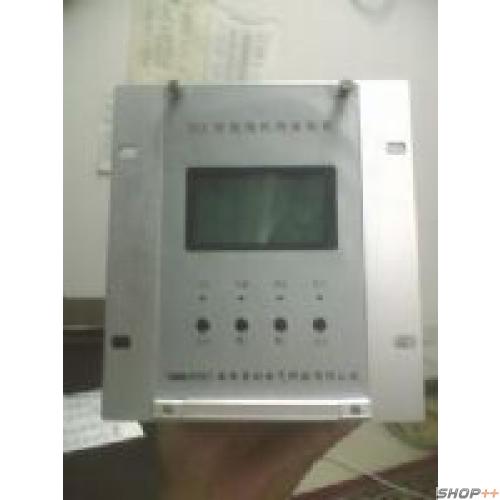

该产品是采用32位dsp(2812f)作为主控制的,并采用双cpu工作,将微机保护技术用于电网消弧装置,利用dsp的快速、准确的数据处理能力实现傅立叶分析,其选相准确。通过对pt三相电压及频率,并结合系统母线三相电压,对电网各种接地状态能快速分析,准确地辨出:电网弧光接地、过渡过程及单相金属接地。装置将微机保护技术应用到弧光接地系统中,该装置具有兼容性高,可用于各种消弧装置的控制。
2、性能和结构特点
2.1  性能
2.1.1 系列型号:scx
2.1.2 装置采用双cpu工作,主cpu采用32位dsp为核心,轻触按钮;
2.1.3 精确采集电压参数;
2.1.4 时刻监视系统状态,对出现的异常运行状态(弧光接地、金属接地、pt断线等)做出准确的判断;
2.1.5 装置的所有功能按用户要求均可设定;
2.1.8 同时具有工业标准rs-485通讯接口和can总线;
2.1.11 所有参数均采用数字化调整,摒弃了常规用电位器的模拟调整方法,提高了整机的可靠性和稳定性;
2.1.12 具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用;
2.1.13模块化结构设计,精铝合金外壳,嵌入式安装方式,插拔式接线

3、工作原理
3.1 装置硬件原理框图如下:
装置总体结构如图所示:主要由cpu主板、信号采集板、消弧功能输出板、显示键盘板、电源板等组成。
接地电流采集

pt开
口三角及母线电压


dsp主
信号
采集
键盘
及显示cpu
弧光接地报警
启动外部元件
金属接地报警
装置
电源
信号
采集

接地电流采集







3.2 工作原理:
该数字式消弧控制装置由测量、监视、控制、输入、输出、通讯接口和电源等部分组成。
3.2.1 测量部分由精密小型互感器(输入0-270v)及前置信号处理电路构成,从中获取电压实时数据;
3.2.2 控制部分以32位dsp为核心,显示及人机接口设有独立的cpu控制;
3.2.3 输出量全为无源继电器触点(220v 5a);
3.2.4 通讯接口采用开放的主从方式半双工can总线/rs485接口,通讯速率为1200-19200,用于向上位机实时传送测量数据和状态量;
 3.2.5 电源部分采用高频开关电源降压,使得更加节能,更能适应各种不同的电源电压环境。为了提高系统的可靠性、稳定性,内部装有高稳定度基准源,采用软硬件冗余等容错技术;为了提高整机的抗干扰能力,采取了多项电磁兼容保护措施,确保在恶劣的工作环境下可靠工作。
