变电站继电保护数据管理信息系统

1 系统总体设计 继电保护测试仪

本系统采用VC 6.0作为开发工具。该系统有以下主要功能。

设置权限级别：设置了3个级别，分别为超级管理员级、管理员级和普通用户级，各级别的权限范围不同。普通用户可以浏览、计算数据、获得质量分析数据以及打印数据等;管理员除了享有普通用户的权限外，还可以添加、修改、删除数据;超级管理员除了享有管理员的权限外，还可以添加取消和删除用户以及编辑整定值数据库。

数据编辑：继电保护测试仪采用多种方式录入数据、缺省值设定、记录复制、粘贴、删除、插入等。采用比较直观、符合原人工报表风格的表格控件MsFlexGrid显示数据，易于操作。

数据输出：数据输出包括数据表格和数据分析视图的输出。供电局的人工报表具有不规则性和嵌套性，将数据输入到数据报表再打印的效果显然不好，而一般的打印方法又无法满足要求。为了符合原人工制表的格式习惯，系统采用Printer对象进行专门的打印编程。在数据图表的输出方面，借助了电子表格EXCEL，其强大的图表分析功能可满足各种要求。

数据共享：在目前的数据库系统开发过程中，客户/服务器体系结构占这个领域的主体地位，VC 6.0可以方便高效地完成这种数据库系统的开发，借助ADO模型可以更简单、灵活的实现局域网内部数据共享。在局域网内，使用者只需知道服务器的IP地址，通过客户端程序就可以与服务器相连，实现数据共享。

安全性：数据的录入、修改、查询具有确认、取消等功能，避免了由于误操作引起的数据丢失等错误。具有数据库文件完好性自检功能;对数据的保密性、备份和恢复都有专门的模块设计，确保了数据的绝对安全。

2 程序系统的结构

根据电力通信协议，继电保护测试仪整个程序功能模块大致可以分为以下八类：

设备的自我描述部分[3]。由于数据库文件除了能在本系统打开、继电保护测试仪浏览和修改外，还可以在其他多种系统软件和应用软件中打开、浏览和修改，因此数据的保密性就显得重要了。单纯的设置口令往往不能达到要求。系统针对数据库本身，对数据文件用汇编语言进行了加密。在数据库文件的定期备份方面，系统将文件复制语句FileCopy运用到数据库备份上[4]，经调试可以很好的完成任务。

4 系统的运行

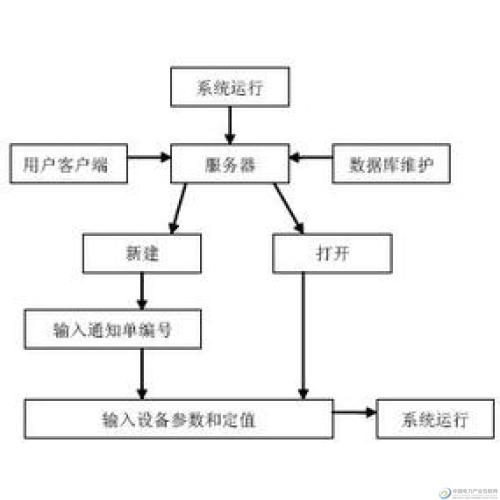

图1为系统运行的主体流程图。

图1 系统运行的主体流程图

5 结束语

该变电站数据管理系统的使用，使继电保护各定值单集中管理，极大提高了保护人员的工作效率及管理水平。本系统的初步应用表明，系统设计合理、功能完备、软件界面美观、操作方便、易于维护、运行稳定可靠、输出结果快捷准确，满足了供电局继电保护需要，同时为遥感、遥测、遥信和遥控提供了可靠的技术数据，也为实现状态检修奠定了基础。

该系统基于IEC 61850国际标准通信协议，继电保护测试仪适用于电力自动化领域内所有通信领域，如变电站自动化、调度自动化、水电厂自动化、风力发电监视控制系统、继电保护管理信息传输和电网安全稳定控制等领域的信息传输，以及整个工业过程控制领域，如石油、化工、铁道、数控机床以及机器人等基于网络的数据采集和监控领域。
