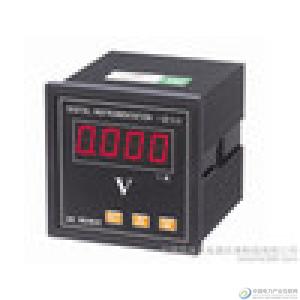

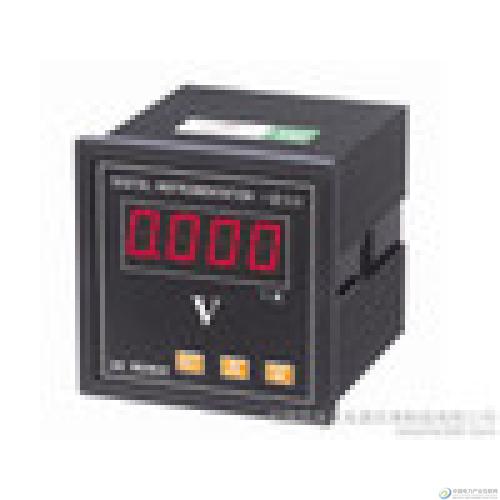

电压表

产品介绍

    电压表是测量电压的一种仪器，常用电压表——伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。电压表必须与被测用电器并联。电压表是个相当大的电阻器，理想的认为是断路。初中阶段实验室常用的电压表量程为0~3V和0~15V。
传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应制作的电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大，电压表内有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。
由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部分都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。
直流电压表的符号要在V下加一个“_”，交流电压表的符号要再V下加一个波浪线“~”。
电压表是个大的电阻器，理想的认为是断路。在并联电路中并联了电压表(跟别的用电器并联)和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压(因为并联电路上的用电器全部享用了电源的电压)；如果干路中还连接其他的用电器，那这个用电器就分享了部分电源电压，那电压表测的只能是部分电压(连接在哪个用电器就是哪个用电器的电压)。
要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。
这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小），为了能测量实际电路中的电压，需要给这个电压表串联一个比较大的电阻，做成电压表。这样，即使两端加上比较大的电压，可是大部分电压都作用在加的那个大电阻上了，表头上的电压就会很小了。电压表是一种内部电阻很大的仪器，一般应该大于几千欧。表头是跟据通电导体在磁场中受磁场力的作用而制成的。表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。
