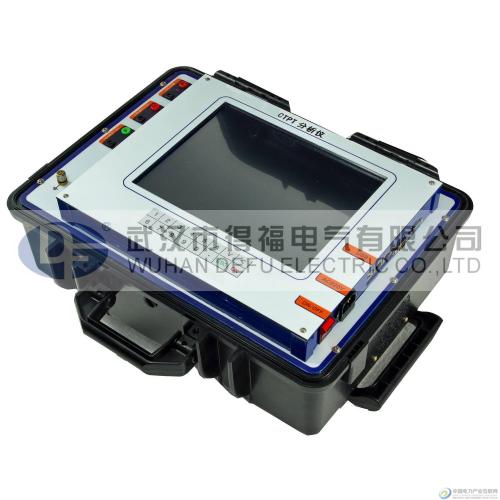

仪表互感器试验器 | 鼎宏 | 当日出货 | ￥155.00/双 |
CTPT分析仪用于电流互感器的以下试验： 装置的应用场合主要有： 1 测试标准依据：
1）励磁特性试验
2）匝数比检测
3）比差与角差校验
4）极性校验
5）二次绕组电阻测量
6）二次负荷测量
7）5%和10%误差曲线测量
8）CT暂态特性测试与分析
9）CT铭牌自动推断
10） 拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT 参数的测量
CTPT分析仪还可用于电压互感器的以下试验：
1）PT励磁特性试验
2）PT匝数比检测
3）PT极性校验
4）PT二次绕组电阻测量
5）PT二次负荷测量
1） CT铭牌的参数校验
2） CT接入当前负荷时参数校验
3） 分析CT的暂态特性对继电保护装置的影响。
4） PT的铭牌参数校验
5） PT二次负荷校验
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,
GB16847, GBT4703, C57.13
2 输入电源电压： AC220V±10%，50Hz/60Hz±10%
3 输出电压： 0.1~125V(AC)
4 输出电流： 0.001~5A(RMS)
5 输出功率：300VA
6 最高等效拐点电压：40KV
7 电流测量： 范围：0~10A (自动量程0.1/0.4/2/10A)
误差<±0.1%+0.01%FS
8 电压测量： 范围：0~200 V (自动量程1/10/70/200V)
误差< ±0.1%+0.01%FS
9 匝数比测量： 范围：1~10000，
1~1000 误差<0.05%
1000~2000 误差<0.1%
2000~5000 误差<0.2%
10 相位测量： 精度：±2min，分辨率：0.01min
11 二次绕组电阻测量范围： 范围：0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)
误差< 0.1%+0.01%FS， 最大分辨率：0.1mΩ
12 温度测量：-50~100度， 误差<3度
13 CT二次负荷测量： 0～160ohm(2/20/80ohm/160ohm)
误差0.1%+0.01%FS最大分辨率0.001ohm
14 PT二次负荷测量： 0～80kohm(800ohm/8kohm/80kohm)
误差0.2%+0.02%FS最大分辨率0.1ohm
15 数据存储组数：大于1000组
16 工作条件： 温度：-10℃～50℃， 湿度：≤90%
17 尺寸： 485mm×356mm×183mm
18 重量：15Kg
