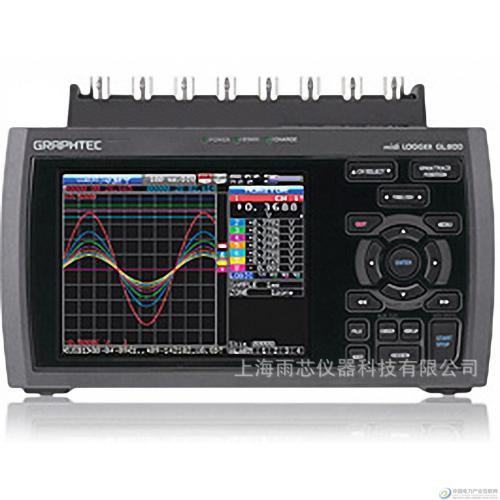

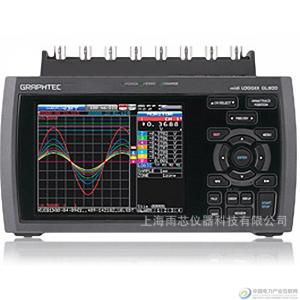

日本图技X-Y记录仪，高速高压数据记录仪GL900 | 其他 | 当日出货 | ￥155.00/双 |
Gl900随着对电子和工业设备产品可靠性要求的日益提高，跌落试验、振动试验、机械冲击试验和环境试验越来越频繁。特别是对于一些机械移动部件或驱动元件，经常需要进行成千上万次或几千个小时的耐久试验。基于此，提出了高速同步数据采样及长时间数据存储的要求。同时对于多种产品长时间耐久性测试要求一种紧凑而经济的测试设备
主要特点
4/8 通道信号隔离输入，以利于不同信号的测试。
高达500VDC电压输入，湿度温度和脉冲及逻辑输入使得多种测试参数成为可能。
16位AD转换，高速10us同步采样
5.7 inch 液晶显示使得波形显示清晰
U盘数据采集，使得数据很容易连接至PC机
三：优点：
1：互相隔离输入使得连接安全且适于不同测试范围
电压 : 20 mV to 500 V （ + 和 –端子 : Max 500 V p-p)
温度 : 热电偶
湿度 : 湿度传感器 (B-530)
逻辑量或脉冲量 : (转速，累积数及即时状态) ；4通道
2：宽范围到500 V 可用于电压输入，因而也能够对100 to 200 V AC电源波形进行测量
同时，使用逻辑输入和钳形表，电源电压和电流及过程控制也可同时测量.
3：可进行不同测试
高速现象例如跌落试验和机械冲击试验有可能需要1ms或更快的采样率并存储最多可能到1M的数据量， 所有通道同步采样，通道之间没有时差，因而可以检查部件之间的相互关系.
4 1ms to 1min 慢速采样用于耐久性测试。大容量 256MB 内部闪存或外部U盘可以长时间数据存储。
技术参数
|
模拟量输入通道数 |
4CH/8ch |
|
|
接口形式 |
BNC和M3接线端子 |
|
|
方式 |
所有通道隔离，同步采样 |
|
|
测量范围 |
电压 |
20mV to 500V / F.S. (Between + and – terminals, 500 V p-p max.) |
|
温度 |
热电偶: K, J, E, T, R, S, B, N, W(WRe5-26) |
|
|
湿度 |
0 to 100% ( When using optional B-530 humidity sensor is used ) |
|
|
外部数字量输入/输出 |
输入 |
触发： 1ch, 可选择脉冲或逻辑量输入: 4ch |
|
输出t |
报警: 4ch |
|
|
A / D 转换位数 |
16位其中14位是内部公认） |
|
|
最大取样间隔 |
10 micro-second |
|
|
内部存储 |
RAM：1 million data, 256MB Flash memory |
|
|
外部存储 |
U盘 (1 file 最大不超过2 GB) |
|
|
计算功能 |
统计计算，搜索功能 |
|
|
显示 > |
5.7 inch TFT彩显 |
|
|
与 PC的连接 |
Ethernet ( 10BASE-T / 100BASE-TX ) , USB (Compatible with full speed)< |
|
|
工作环境条件 |
温度: 0 to 40 ℃ (15 to 40 ℃? when operating by battery ) ,湿度: 5～85 % R.H. |
|
|
电源 |
AC 适配器( 100 to 240V AC ,50 to 60Hz ) , DC input ( 8.5 to 24V DC) |
|
|
外形尺寸 |
232W x 150H x 80D mm |
|
|
重量 |
1.1kg ( Excluding the AC adapter and battery ) |
|
|
抗振性 |
通过JIS振动测试，汽车Type 1 Class A-equivalent |
|
